LSI系列芯片Raid卡配置方法、管理手册

首页最新动态

LSI系列芯片Raid卡配置方法、管理手册

说明

本手册适用于LSI芯片Raid卡

包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

不同型号的Raid卡在某些功能上的支持性不同(例如Inspur2008 Raid卡需要有授权才支持Raid5),具体因您的配置而定。

参考文档:http://www.data-sos.cn/4165.html

Raid配置与管理

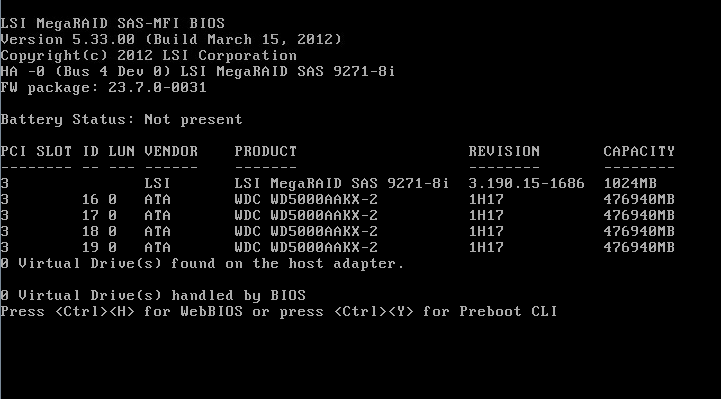

服务器开机自检到浪潮logo画面后,下一步就会进入Raid卡自检过程,此时显示器上会出现Ctrl -H提示,如下图:

LSI系列芯片Raid卡配置方法、管理手册 1

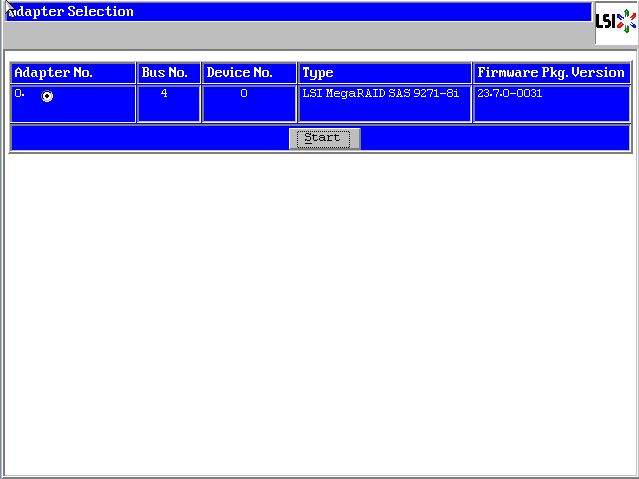

按下Ctrl -H组合键后,自检完成就会进入Raid卡配置界面,如下图。在这里可以看到Raid卡的型号和Firmware固件版本,点击【Start】按钮进入Raid卡主页。

LSI系列芯片Raid卡配置方法、管理手册 2

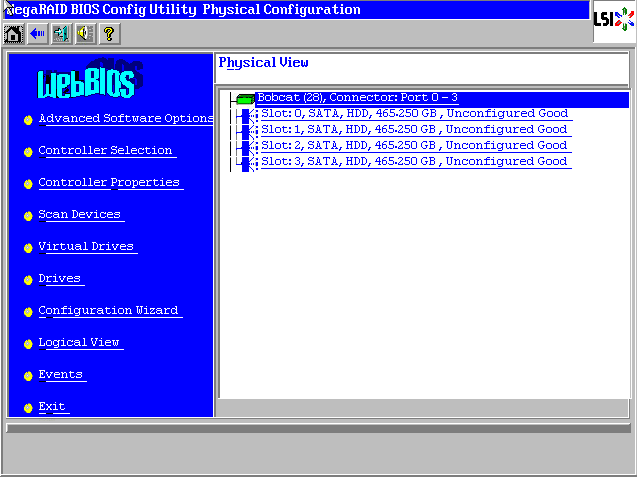

Raid卡首页叫作WebBIOS,如下图。左侧是功能菜单,右侧可以看到所有物理磁盘,本例安装了4块500G硬盘,后面所有的配置都可以在这里完成!

LSI系列芯片Raid卡配置方法、管理手册 3

Raid0配置方法

Raid0的配置过程与Raid1大致相同,唯一不同是在选择Raid级别这一步选择Raid0即可。

具体步骤请参考下一节

友情提示:Raid0虽然可以大幅提高读写性能,但是有数据丢失风险,请您慎重考虑!

Raid1配置方法

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

LSI系列芯片Raid卡配置方法、管理手册 4

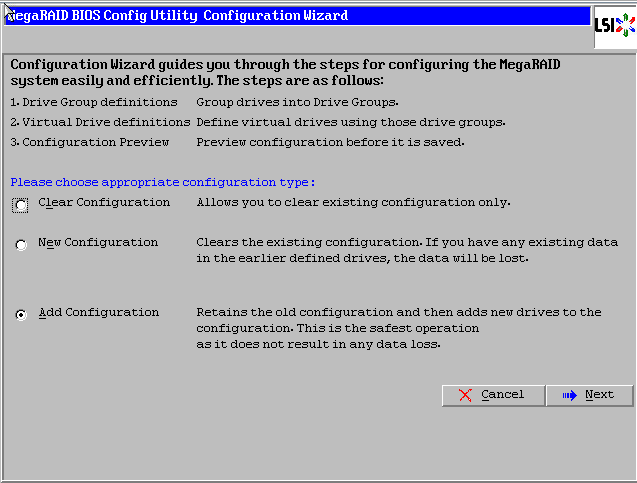

选择【Add Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 5

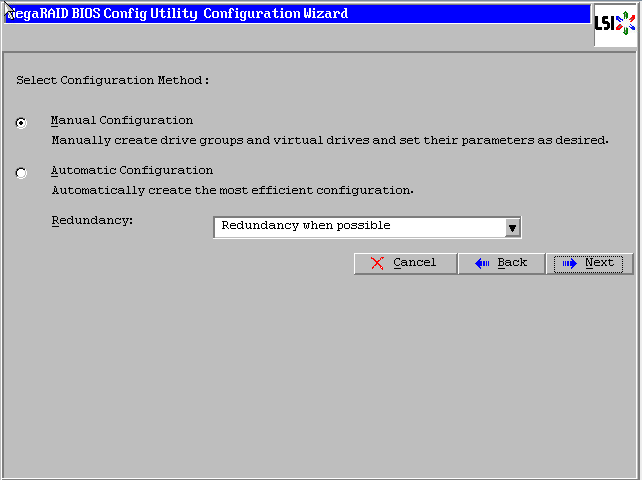

选择【Manual Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 6
左侧方框内可以看到所有未使用的硬盘。因为要做Raid1,我们选择前两块,然后点击下方的【Add to Array】将其加入到右侧方框内。

LSI系列芯片Raid卡配置方法、管理手册 7
点击【Accept DG】,创建磁盘组

LSI系列芯片Raid卡配置方法、管理手册 8

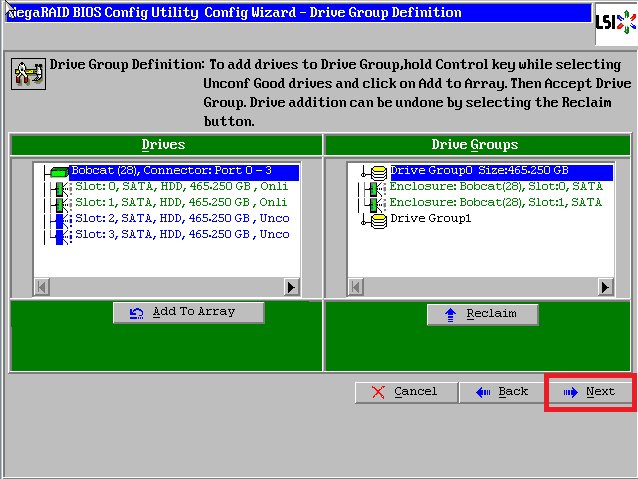

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 9

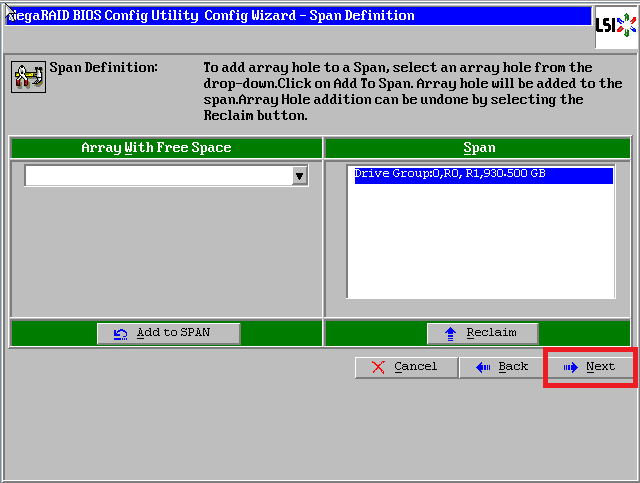

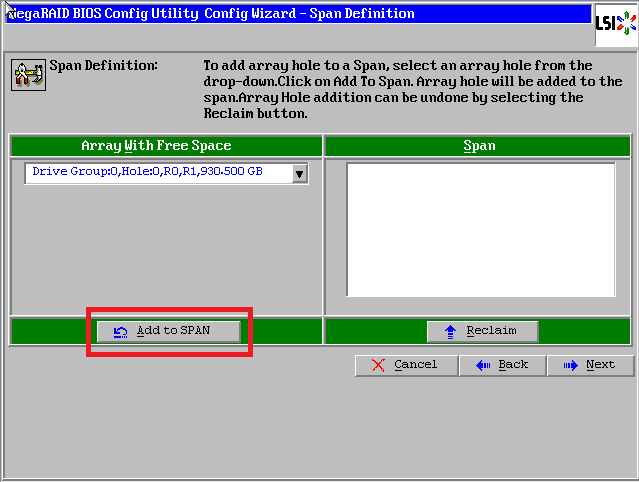

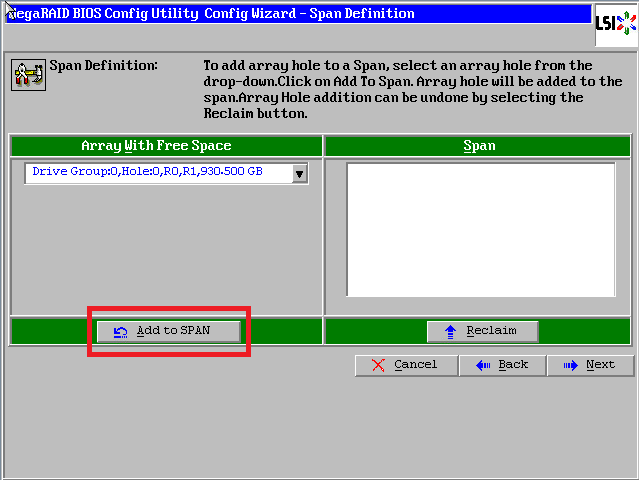

点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

LSI系列芯片Raid卡配置方法、管理手册 10
点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 11

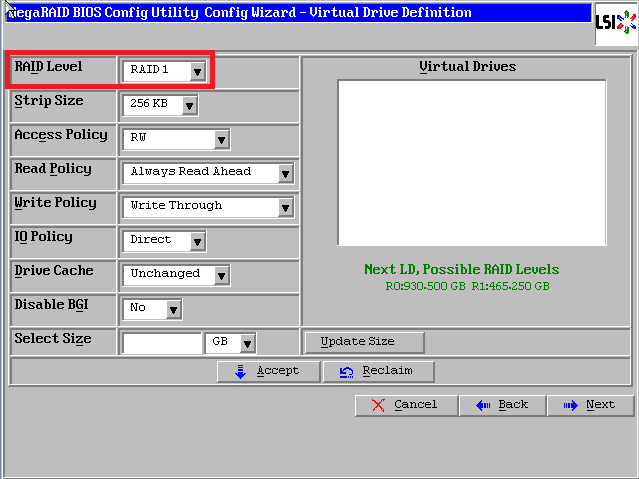

阵列参数配置:第一个参数”Raid Level”选择Raid1,其余保持默认

LSI系列芯片Raid卡配置方法、管理手册 12
最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R0代表做Raid0最大容量,R1代表做Raid1最大容量),完成后点击【Accept】

LSI系列芯片Raid卡配置方法、管理手册 13

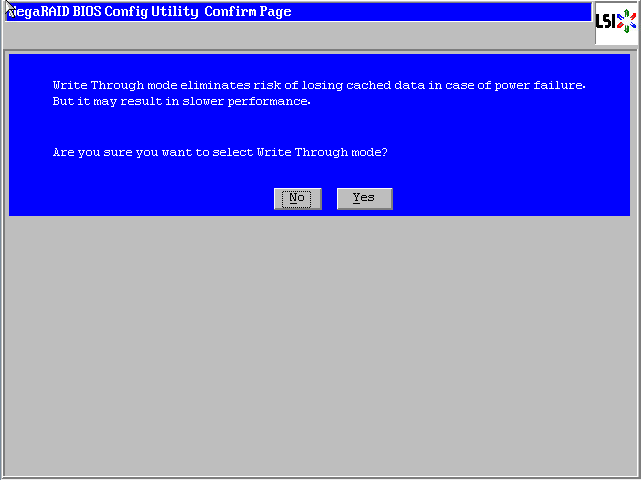

弹出的任何提示均选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 14
回到配置页面,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 15

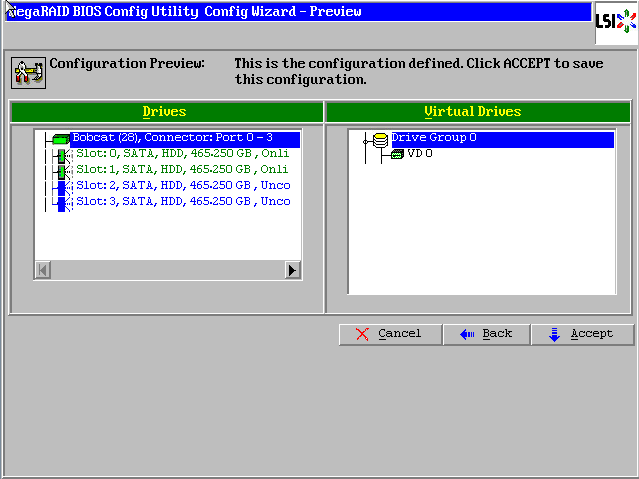

点击【Accept】配置完成!

LSI系列芯片Raid卡配置方法、管理手册 16

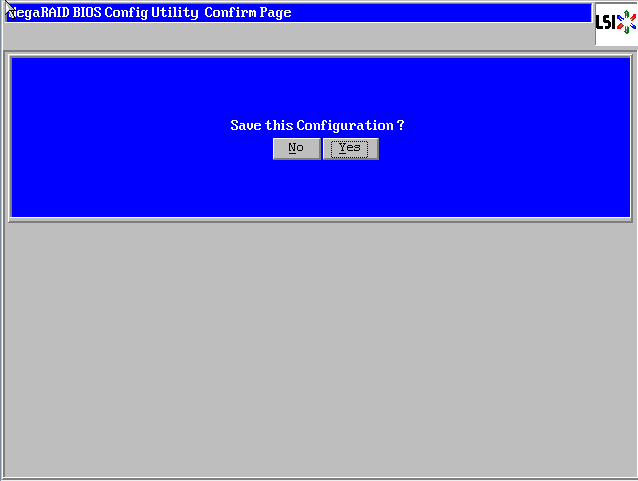

提示保存,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 17

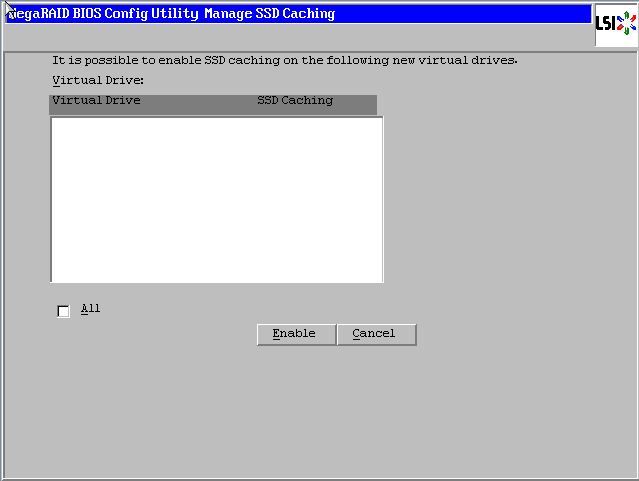

(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

LSI系列芯片Raid卡配置方法、管理手册 18
提示初始化,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 19
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

LSI系列芯片Raid卡配置方法、管理手册 20
初始化完成!点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 21
阵列配置完成!

Raid1状态显示”Optimal”表示正常,Drives显示两块硬盘绿色Online正常,如果还有其它未使用的硬盘,会在unconfigured Drives下面蓝色显示。

LSI系列芯片Raid卡配置方法、管理手册 22
未使用的硬盘可以继续创建阵列,也可以配置成热备盘(方法请见1.5章节)

最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!

Raid5配置方法

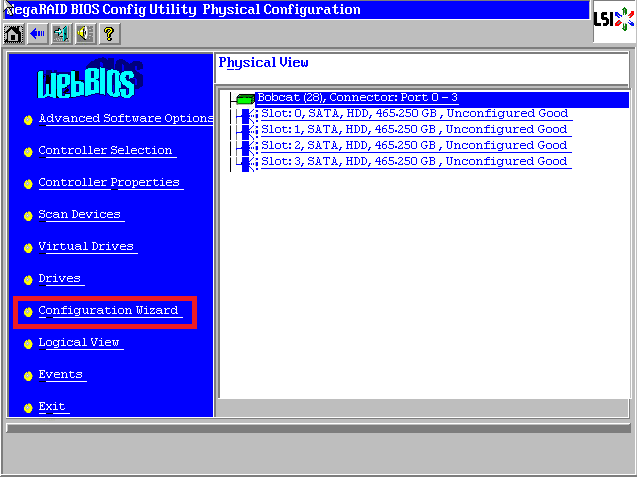

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

LSI系列芯片Raid卡配置方法、管理手册 23
选择【Add Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 24
选择【Manual Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 25

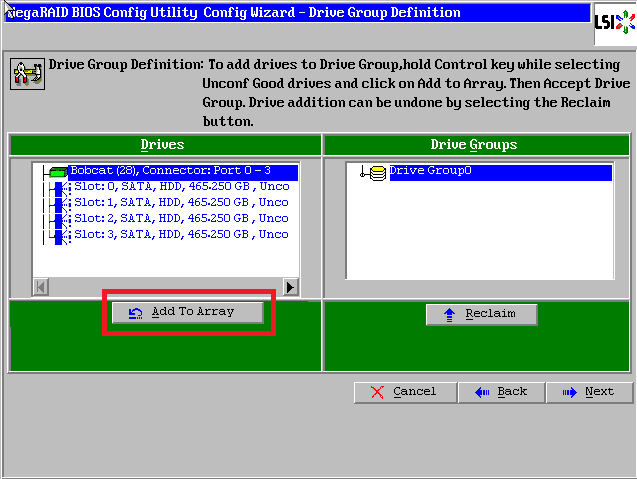

左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。

LSI系列芯片Raid卡配置方法、管理手册 26
点击【Accept DG】,创建磁盘组

LSI系列芯片Raid卡配置方法、管理手册 27
点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 28

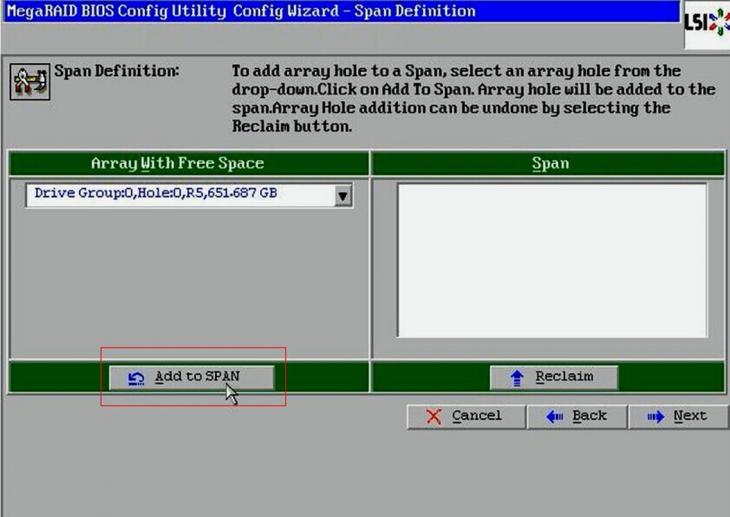

点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

LSI系列芯片Raid卡配置方法、管理手册 29

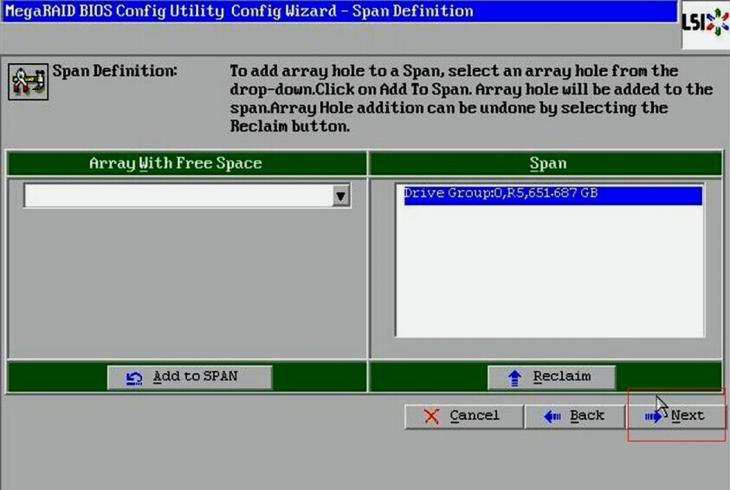

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 30

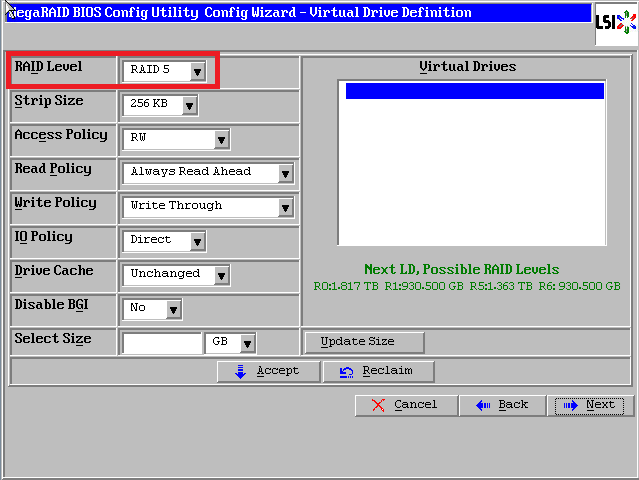

阵列参数配置:第一个参数”Raid Level”选择Raid5,其余保持默认

LSI系列芯片Raid卡配置方法、管理手册 31
最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R5代表做Raid5的最大容量),完成后点击【Accept】

LSI系列芯片Raid卡配置方法、管理手册 32
弹出的任何提示均选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 33
回到配置页面,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 34
点击【Accept】配置完成!

LSI系列芯片Raid卡配置方法、管理手册 35
提示保存,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 36
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

LSI系列芯片Raid卡配置方法、管理手册 37
提示初始化,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 38
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

LSI系列芯片Raid卡配置方法、管理手册 39

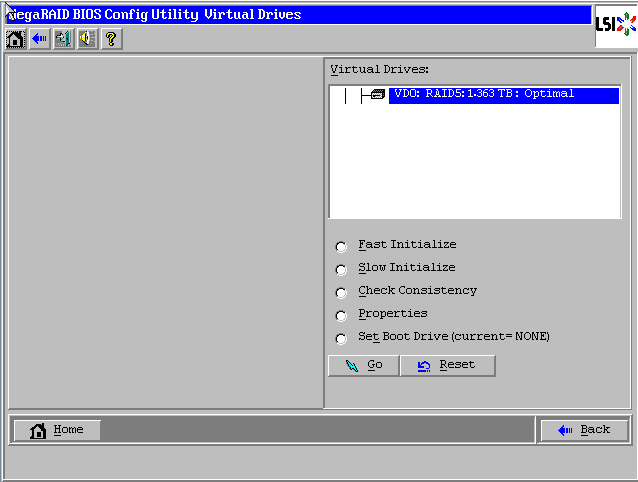

初始化完成!点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 40
阵列配置完成!

Raid5状态显示”Optimal”表示正常,Drives显示四块硬盘绿色Online正常

LSI系列芯片Raid卡配置方法、管理手册 41
最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!

Raid6配置方法

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

LSI系列芯片Raid卡配置方法、管理手册 42
选择【Add Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 43
选择【Manual Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 44
左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。

LSI系列芯片Raid卡配置方法、管理手册 45

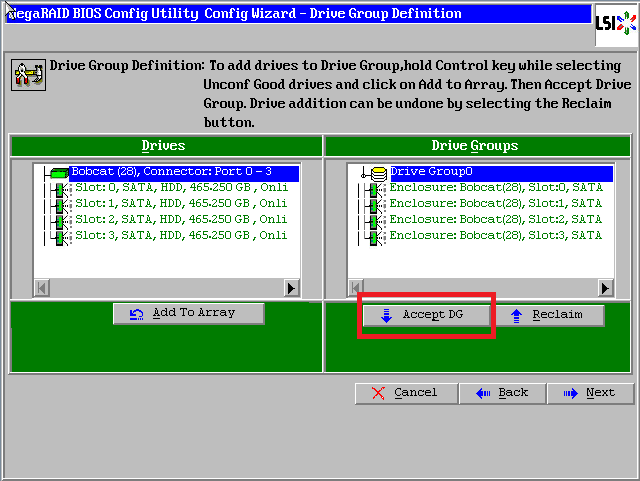

点击【Accept DG】,创建磁盘组

LSI系列芯片Raid卡配置方法、管理手册 46

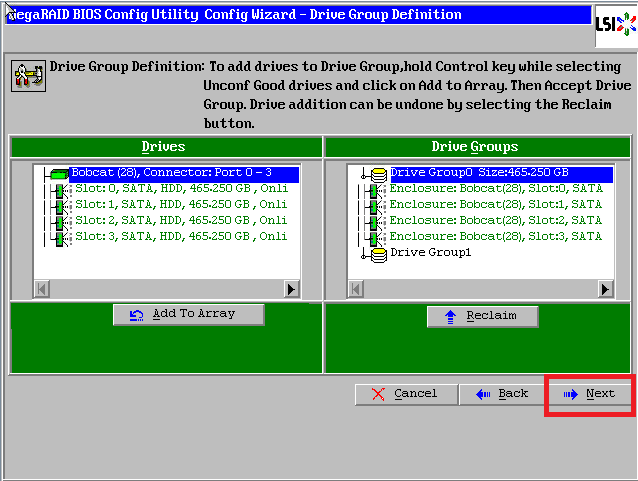

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 47
点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

LSI系列芯片Raid卡配置方法、管理手册 48

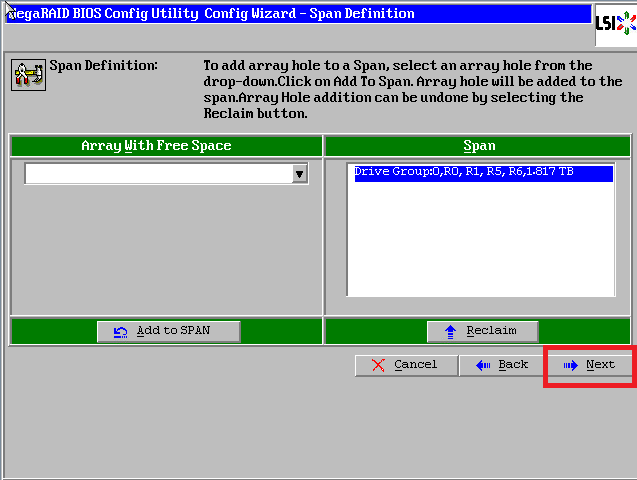

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 49

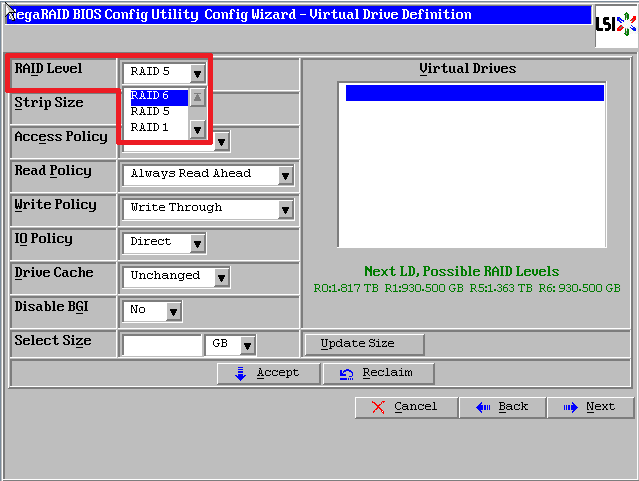

阵列参数配置:第一个参数”Raid Level”选择Raid6,其余保持默认

LSI系列芯片Raid卡配置方法、管理手册 50
最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R6代表做Raid6的最大容量),完成后点击【Accept】

LSI系列芯片Raid卡配置方法、管理手册 51
弹出的任何提示均选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 52
回到配置页面,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 53

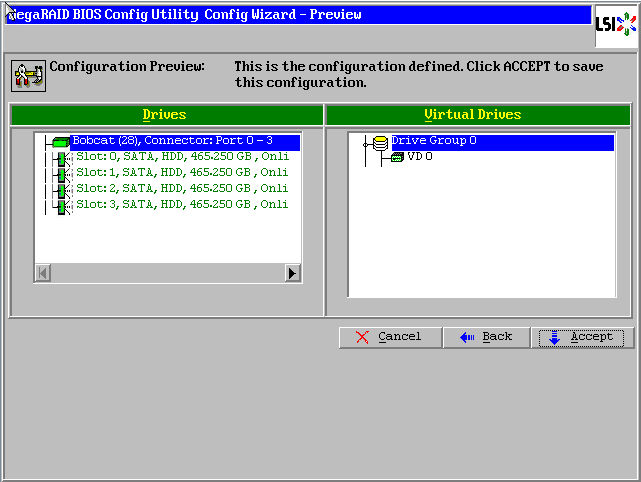

点击【Accept】配置完成!

LSI系列芯片Raid卡配置方法、管理手册 54
提示保存,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 55
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

LSI系列芯片Raid卡配置方法、管理手册 56
提示初始化,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 57

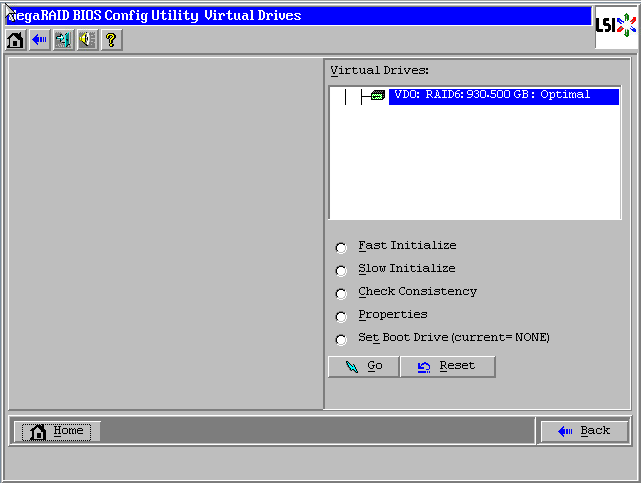

正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

LSI系列芯片Raid卡配置方法、管理手册 58
初始化完成!点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 59
阵列配置完成!

Raid6状态显示”Optimal”表示正常,Drives显示四块硬盘绿色Online正常

LSI系列芯片Raid卡配置方法、管理手册 60
最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!

Raid10配置方法

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

LSI系列芯片Raid卡配置方法、管理手册 61
选择【Add Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 62
选择【Manual Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 63
左侧方框内可以看到所有未使用的硬盘。因为要做Raid10,我们先选择前两块,然后点击下方的【Add to Array】将其加入到右侧方框内。

LSI系列芯片Raid卡配置方法、管理手册 64

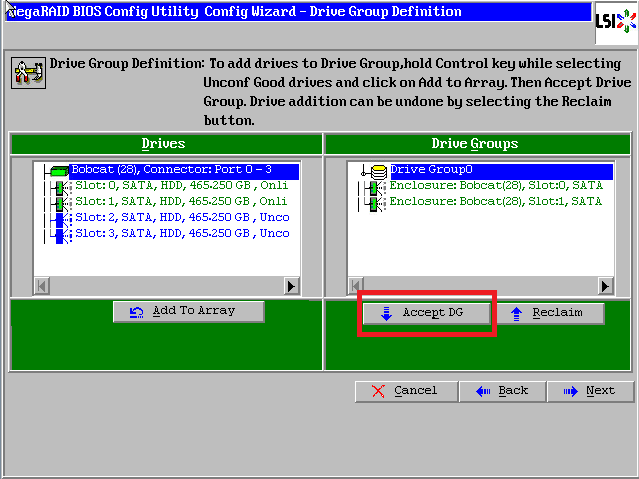

点击【Accept DG】,创建第一个磁盘组:Drive Group0

LSI系列芯片Raid卡配置方法、管理手册 65

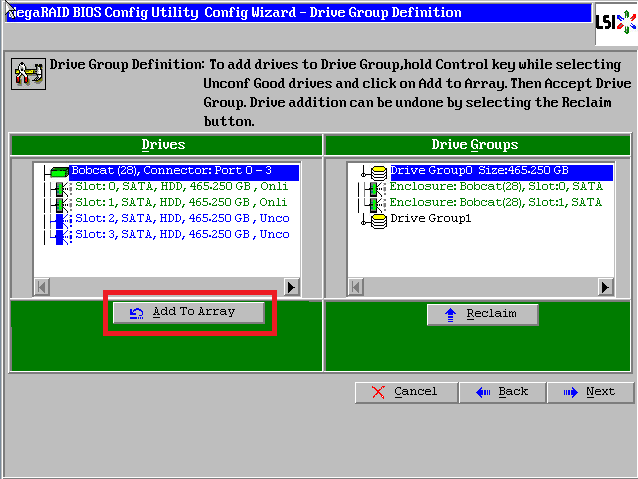

然后再选择后两块硬盘,也点击下方的【Add to Array】将其加入到右侧方框内

LSI系列芯片Raid卡配置方法、管理手册 66

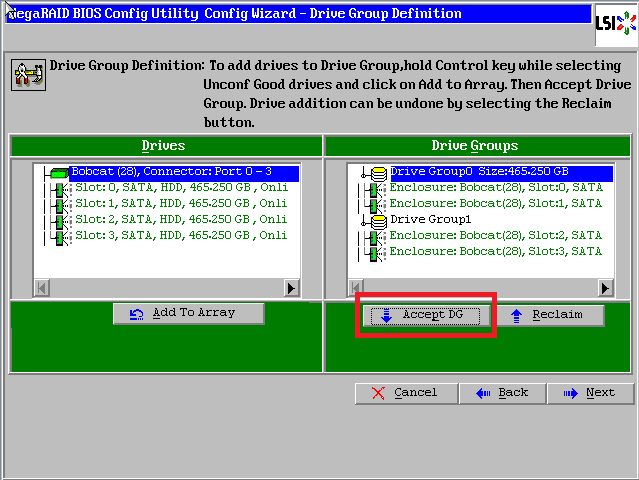

点击【Accept DG】,创建第二个磁盘组:Drive Group1

LSI系列芯片Raid卡配置方法、管理手册 67

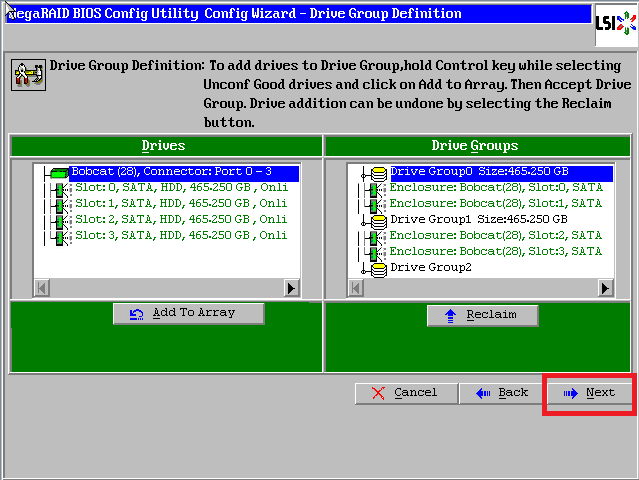

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 68
点击【Add to SPAN】,将刚才创建好的两个磁盘组分别加入到右侧方框内

LSI系列芯片Raid卡配置方法、管理手册 69

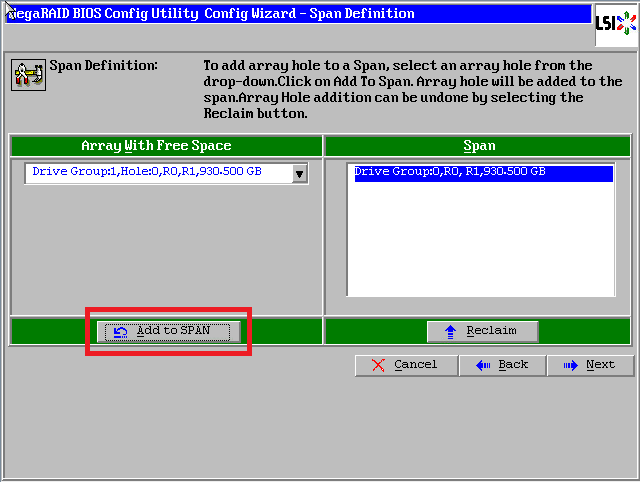

将第二个磁盘组也添加过来

LSI系列芯片Raid卡配置方法、管理手册 70

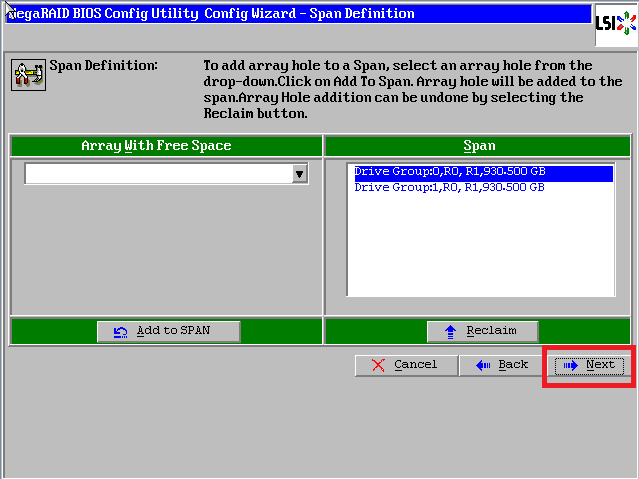

点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 71

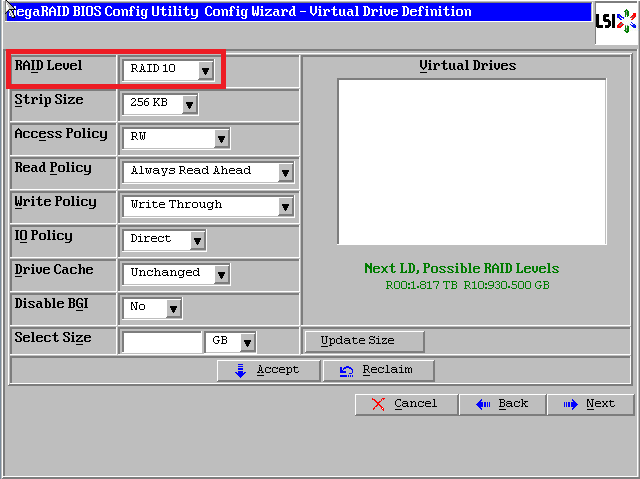

阵列参数配置:第一个参数”Raid Level”选择Raid10,其余保持默认

LSI系列芯片Raid卡配置方法、管理手册 72

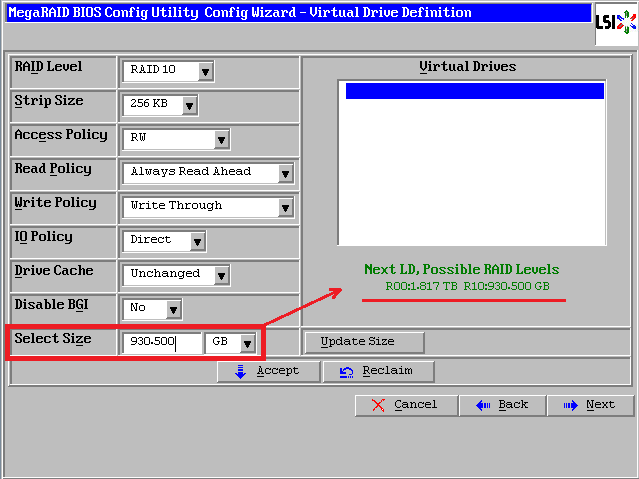

最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R10代表做Raid10的最大容量),完成后点击【Accept】

LSI系列芯片Raid卡配置方法、管理手册 73
弹出的任何提示均选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 74
回到配置页面,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 75

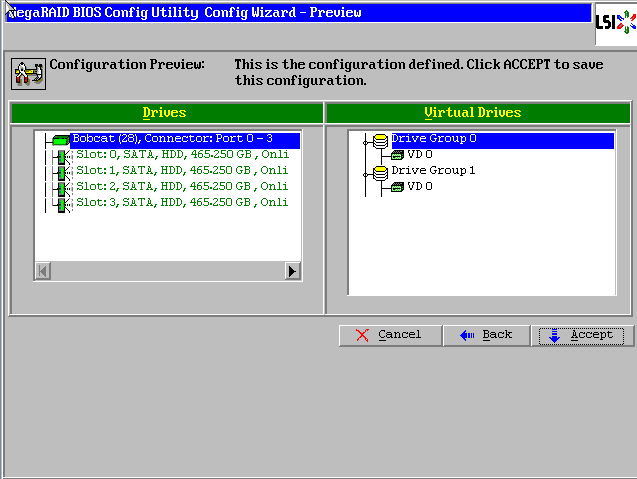

点击【Accept】配置完成!

LSI系列芯片Raid卡配置方法、管理手册 76
提示保存,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 77
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

LSI系列芯片Raid卡配置方法、管理手册 78
提示初始化,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 79
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

LSI系列芯片Raid卡配置方法、管理手册 80
初始化完成!点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 81

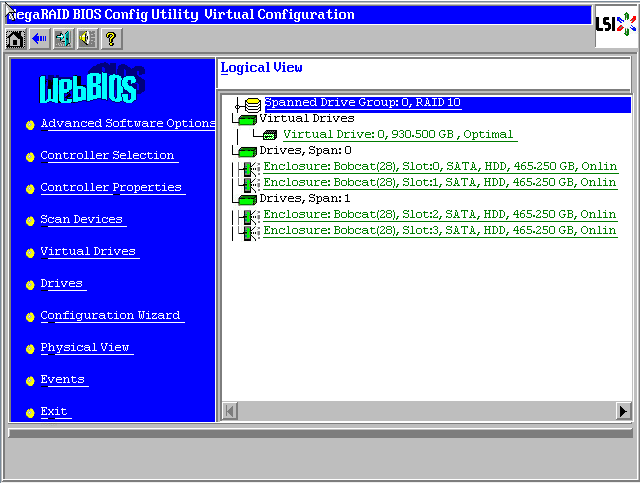

阵列配置完成!Raid10状态显示”Optimal”表示正常,所有硬盘绿色Online正常。最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!

LSI系列芯片Raid卡配置方法、管理手册 82

热备盘(Hotspare)配置

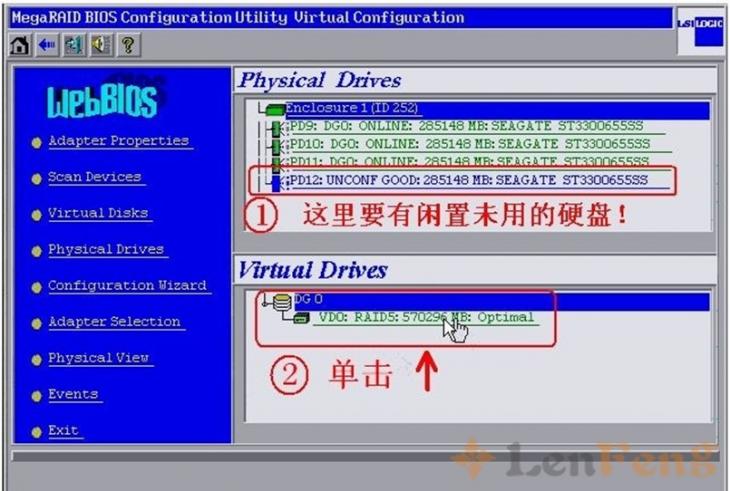

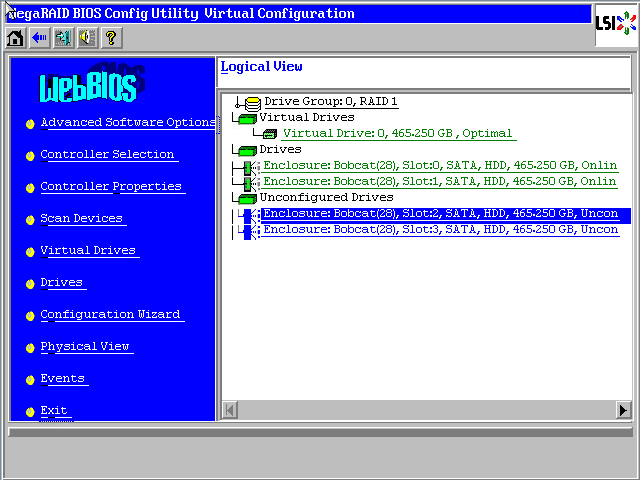

热备盘的作用是如果阵列中有硬盘发生故障,热备盘可以立即顶替,及时将阵列恢复为正常状态。热备盘的配置非常简单,做完阵列后,未使用的硬盘会在WebBIOS中显示为蓝色unconfigured状态,选中该硬盘进入属性页面。

LSI系列芯片Raid卡配置方法、管理手册 83

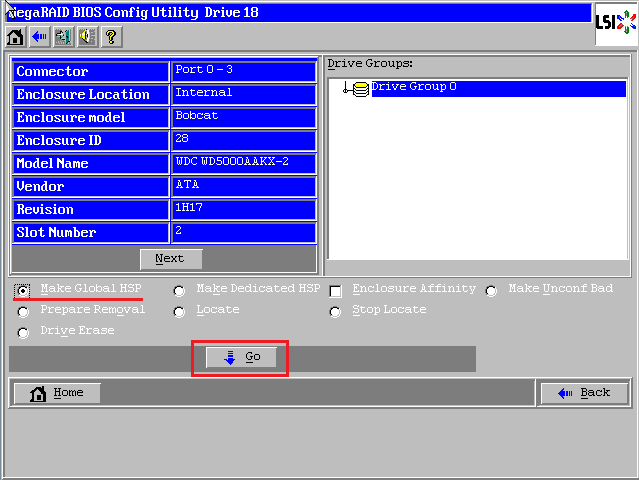

选择【Make Global HSP】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 84

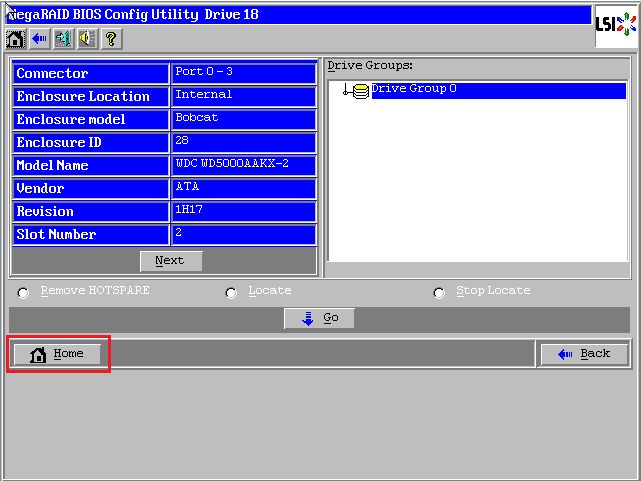

配置完成!点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 85

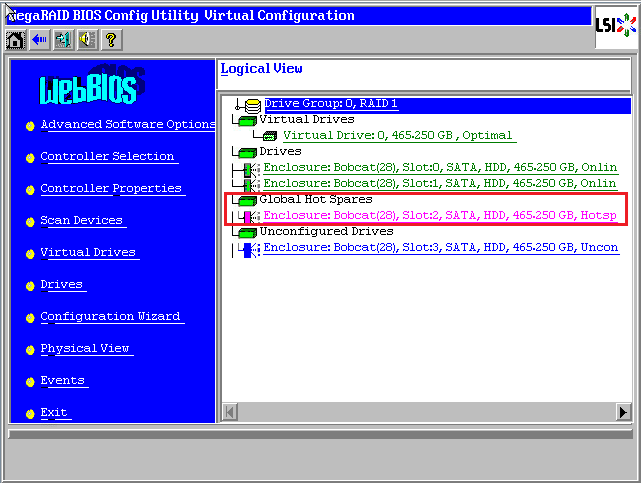

热备盘显示为粉色Hotspare状态

LSI系列芯片Raid卡配置方法、管理手册 86

删除配置

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

LSI系列芯片Raid卡配置方法、管理手册 87

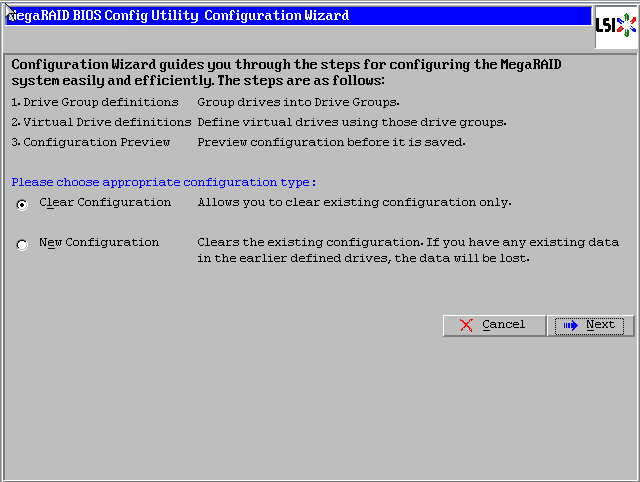

选择【Clear Configuration】,点击【Next】下一步

LSI系列芯片Raid卡配置方法、管理手册 88

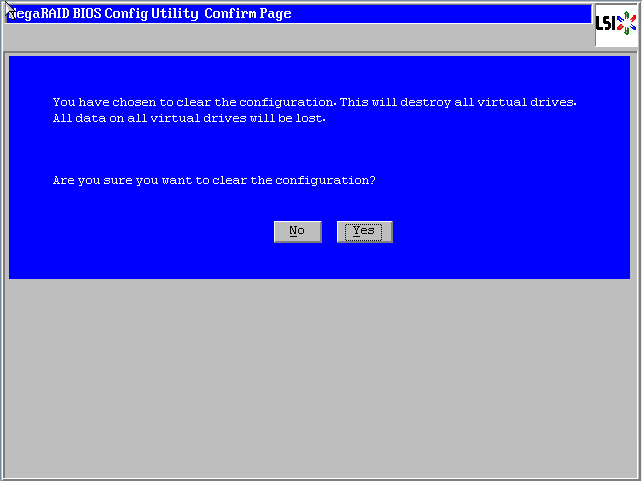

提示清除,选择【yes】

LSI系列芯片Raid卡配置方法、管理手册 89
阵列删除成功!所有硬盘显示为蓝色unconfigured Good状态

LSI系列芯片Raid卡配置方法、管理手册 90

1个DG配置2个VD的方法(含视频)

1个Drive Group配置2个Virtual Drive的方法如下:

(Lsi raid 1DG TO 2VD视频:http://pan.baidu.com/s/1bn1Z2IN )

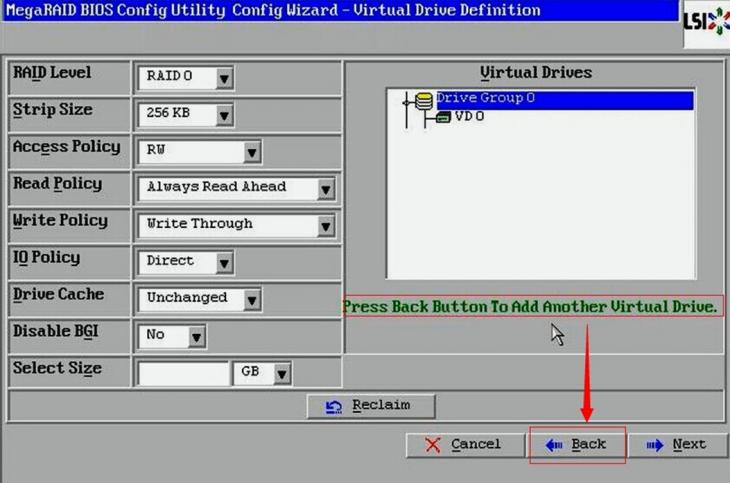

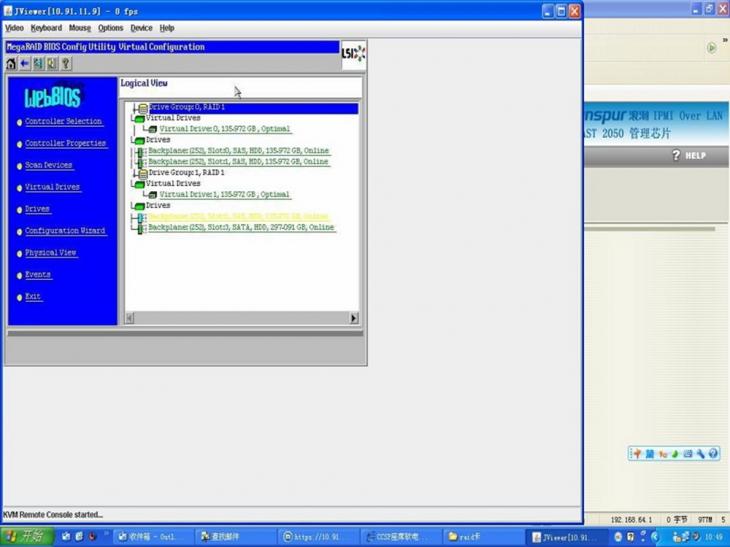

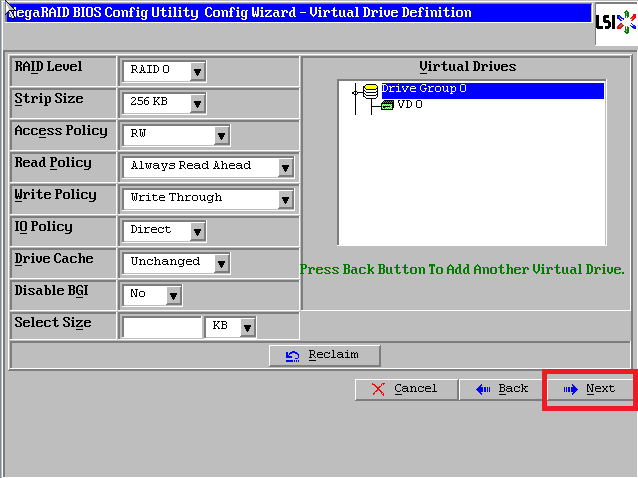

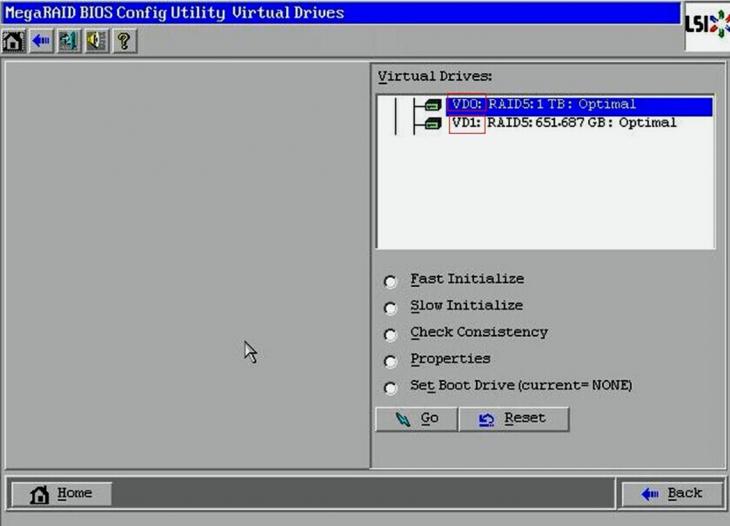

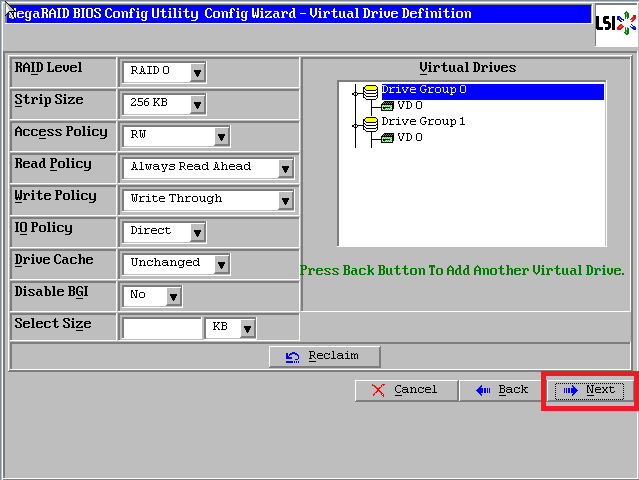

首先按正常配置把第一个VD创建分区完成到如下截图:(注意要选择back噢)

LSI系列芯片Raid卡配置方法、管理手册 91
LSI系列芯片Raid卡配置方法、管理手册 92
LSI系列芯片Raid卡配置方法、管理手册 93
LSI系列芯片Raid卡配置方法、管理手册 94

注意:update size是选择剩余容量,或者可以自行输入容量大小(注意不要大于剩余容量)

LSI系列芯片Raid卡配置方法、管理手册 95

大功告成。

常见问题处理

重要提示:服务器通过Raid技术可以有效增强数据的安全性,但是不代表做了Raid就永远不会出问题,所以数据还是要经常备份的!

一般我们最常遇到的问题就是有硬盘亮红灯了,有些时候还会有报警声。但是请不要担心,硬盘亮红灯不代表硬盘一定有故障,而是硬盘离线了。那么哪些情况会导致硬盘亮红灯呢? 1、人为拔插过硬盘 2、硬盘没有插到位,接触不良 3、意外停电,影响了阵列信息 4、硬盘发生逻辑上的I/O错误 5、硬盘本身故障

如果您是新机器,硬盘亮红灯大多是因为物流等原因,可能某块硬盘没有插到位,接触不良;如果已经使用了一段时间,大多是因为硬盘发生了逻辑 上的I/O错误,因为做了Raid以后,需要多块硬盘协同工作,不仅要把文件打碎,还要一起计算校验值,如果在某一块硬盘上计算错误,可能会导致硬盘被踢 出阵列,同时亮红灯报警。如果服务器灰尘较多,容易积蓄静电,也会增加硬盘出错的概率。

下面列举了几个最常见的故障现象,请仔细阅读本手册,5-10分钟即可解决问题!

一块硬盘显示红色Offline(或者Failed)

进入WebBIOS主页,发现一块硬盘显示红色Offline状态,同时阵列降级变成了蓝色Degraded状态,此时数据还是可用的,选中红色硬盘进入属性页面。

LSI系列芯片Raid卡配置方法、管理手册 96

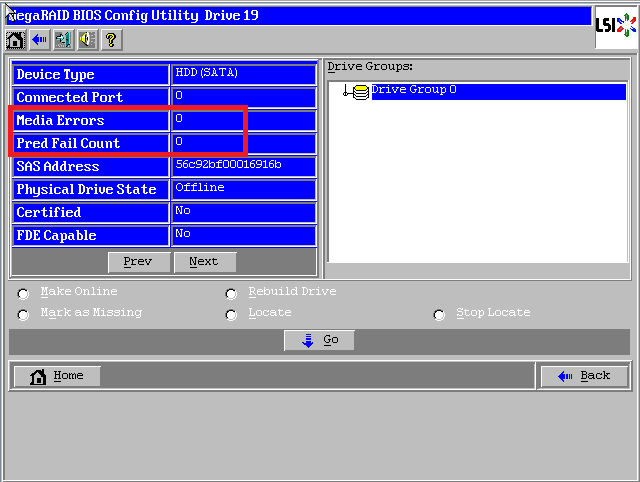

在属性列表中找到”Media Error”和”Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!

LSI系列芯片Raid卡配置方法、管理手册 97

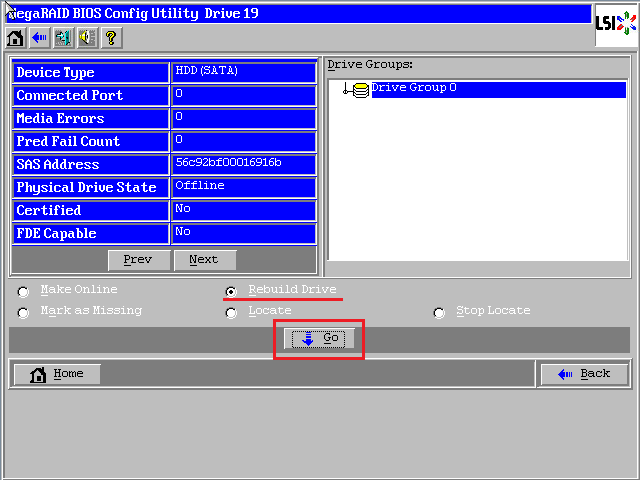

选择【Rebuild Drive】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 98

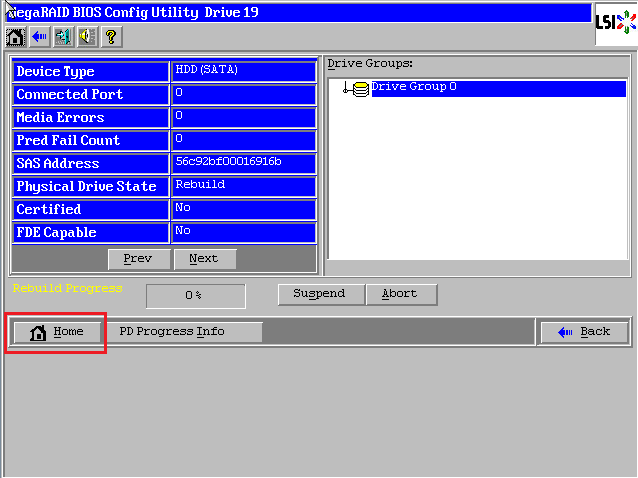

阵列开始同步,能看到百分比进度条,点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 99

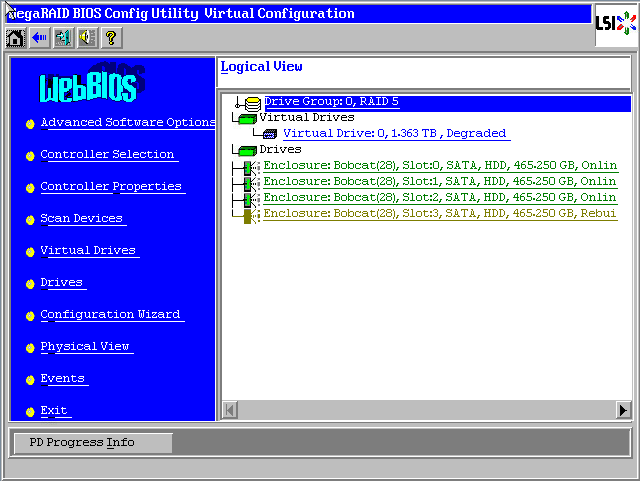

报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,继续查看同步进度请点击左下角【PD Progress Info】

LSI系列芯片Raid卡配置方法、管理手册 100
查看同步进度

LSI系列芯片Raid卡配置方法、管理手册 101

一块硬盘显示红色PD Missing

进入WebBIOS主页,发现一块硬盘显示红色PD Missing状态,同时阵列降级变成了蓝色Degraded状态,此时数据还是可用的,点击【Physical View】进入物理视图。

LSI系列芯片Raid卡配置方法、管理手册 102
发现一块黑色硬盘显示Foreign Unconfigured Bad状态,选中该硬盘进入属性页面

LSI系列芯片Raid卡配置方法、管理手册 103
在属性列表中找到”Media Error”和”Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!

LSI系列芯片Raid卡配置方法、管理手册 104
至此,下面有两种处理办法,都可以解决此问题。(2.2.1和2.2.2任选其一)

方法1:Clear Foreign Configuration

选择【Make Unconf Good】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 105
点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 106
出现一块蓝色硬盘显示Foreign Unconfigured Good状态,点击【Scan Devices】

LSI系列芯片Raid卡配置方法、管理手册 107
提示发现外来配置信息,选择【Clear】清除

LSI系列芯片Raid卡配置方法、管理手册 108

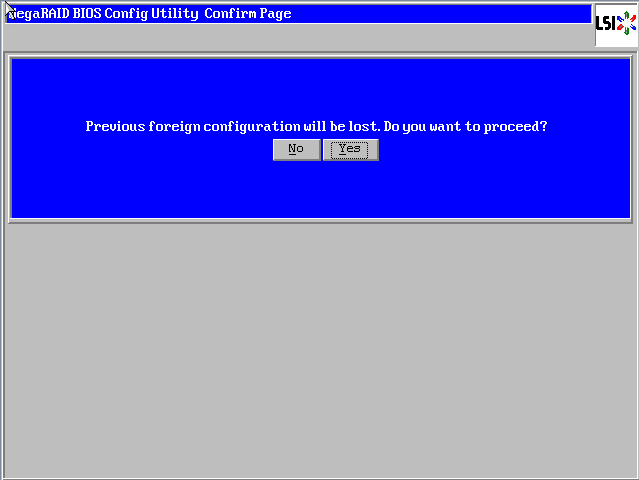

提示清除,选择【Yes】

LSI系列芯片Raid卡配置方法、管理手册 109
回到WebBIOS主页,报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】 组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,查看同步进度请点击左下角【PD Progress Info】

LSI系列芯片Raid卡配置方法、管理手册 110
查看同步进度

LSI系列芯片Raid卡配置方法、管理手册 111

方法2:Replace Missing PD

选择【Make Unconf Good】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 112

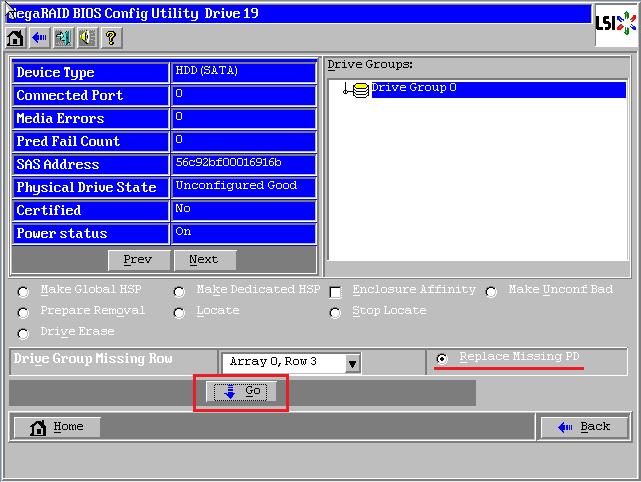

选择【Replace Missing PD】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 113
选择【Rebuild Drive】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 114
阵列开始同步,能看到百分比进度条,点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 115
报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,继续查看同步进度请点击左下角【PD Progress Info】

LSI系列芯片Raid卡配置方法、管理手册 116

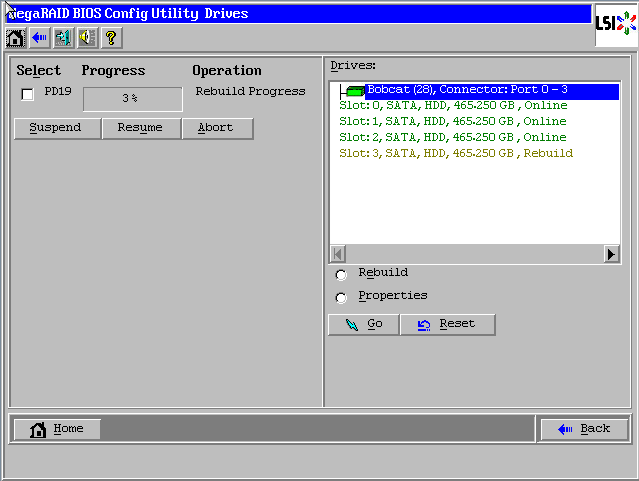

查看同步进度

LSI系列芯片Raid卡配置方法、管理手册 117

多块硬盘显示红色PD Missing

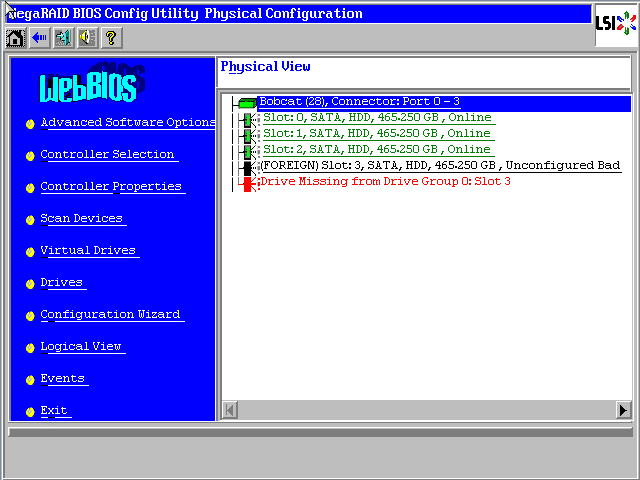

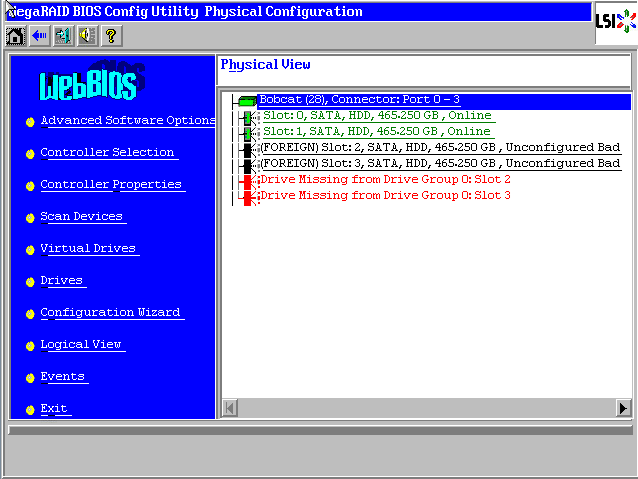

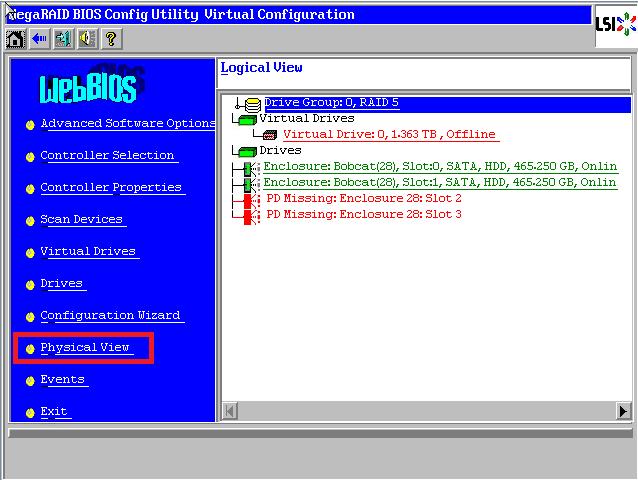

进入WebBIOS主页,发现多块硬盘显示红色PD Missing状态,阵列已经挂掉变成了红色Offline状态,此时数据已经不可用,点击【Physical View】进入物理视图。

LSI系列芯片Raid卡配置方法、管理手册 118
发现两块黑色硬盘显示Foreign Unconfigured Bad状态,选中一块硬盘进入属性页面

LSI系列芯片Raid卡配置方法、管理手册 119

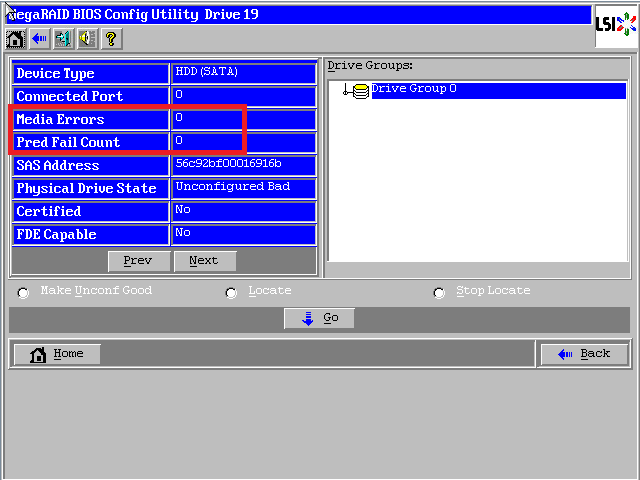

在属性列表中找到”Media Error”和”Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!

LSI系列芯片Raid卡配置方法、管理手册 120

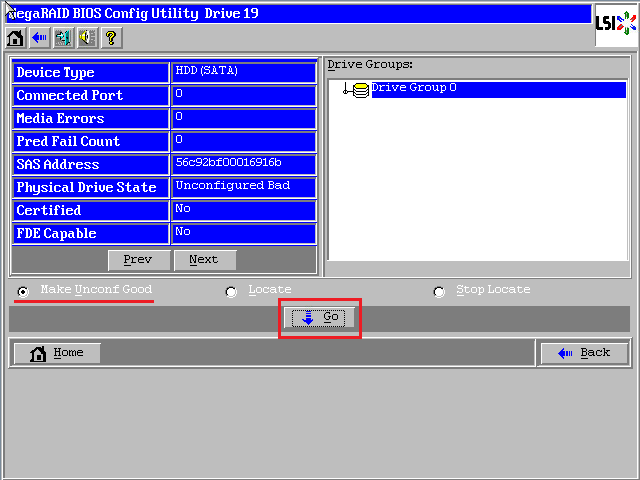

选择【Make Unconf Good】,点击【GO】执行

LSI系列芯片Raid卡配置方法、管理手册 121

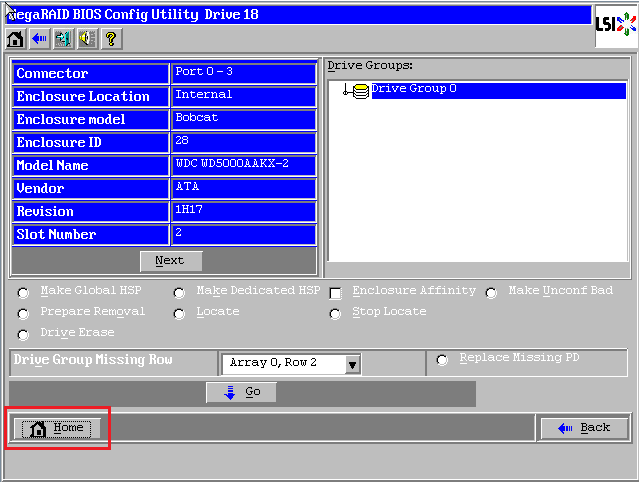

点击【Home】返回首页

LSI系列芯片Raid卡配置方法、管理手册 122
已经有一块硬盘变成蓝色Foreign Unconfigured Good状态,同理操作另外一块

LSI系列芯片Raid卡配置方法、管理手册 123

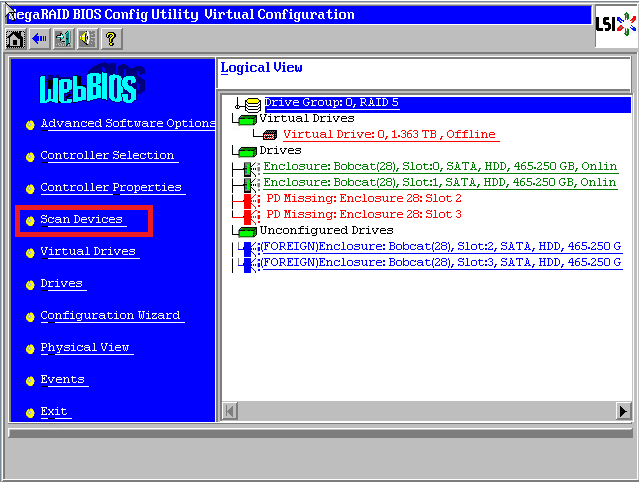

两块硬盘都变成了蓝色Foreign Unconfigured Good状态,点击【Scan Devices】

LSI系列芯片Raid卡配置方法、管理手册 124

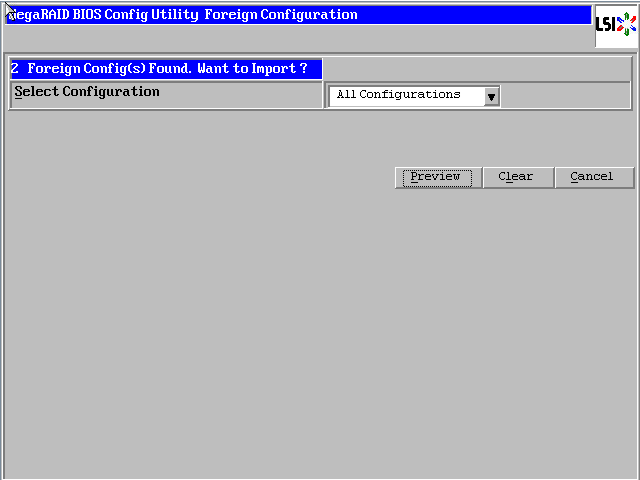

提示发现外来配置信息,选择【Preview】预览

LSI系列芯片Raid卡配置方法、管理手册 125

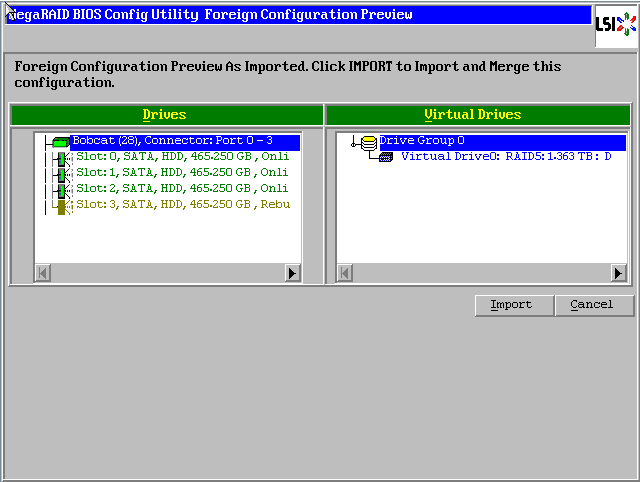

可以看到故障发生前的阵列状态,除了第四块硬盘,其余都是绿色Online正常状态,阵列也恢复为蓝色Degraded(降级状态,此时数据已经恢复可用),点击【Import】导入配置。

LSI系列芯片Raid卡配置方法、管理手册 126
回到WebBIOS主页,阵列不再是红色Offline损坏状态,第四块硬盘褐色Rebuild状态表示正在恢复阵列至正常状态。请点击【Exit】退 出,然后【Ctrl-Alt-Delete】组合键重启服务器,顺利的话系统可以正常启动!修复过程可以后台进行。您也可以等待修复完成后在使用,查看同 步进度请点击左下角【PD Progress Info】

LSI系列芯片Raid卡配置方法、管理手册 127
查看同步进度

LSI系列芯片Raid卡配置方法、管理手册 128

windows系统下管理软件使用

以lsi 8708 raid卡为例介绍windows下监控软件的使用

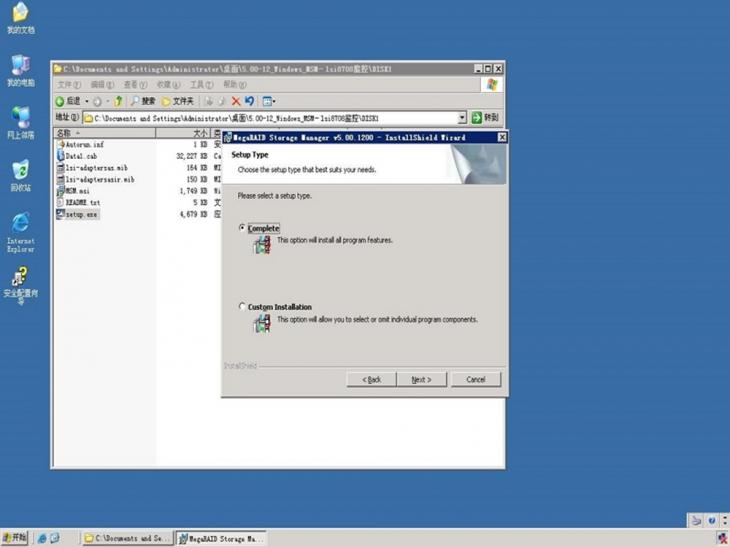

1、 监控软件的安装,默认选择complete安装(安装介质下载路径)

LSI系列芯片Raid卡配置方法、管理手册 129

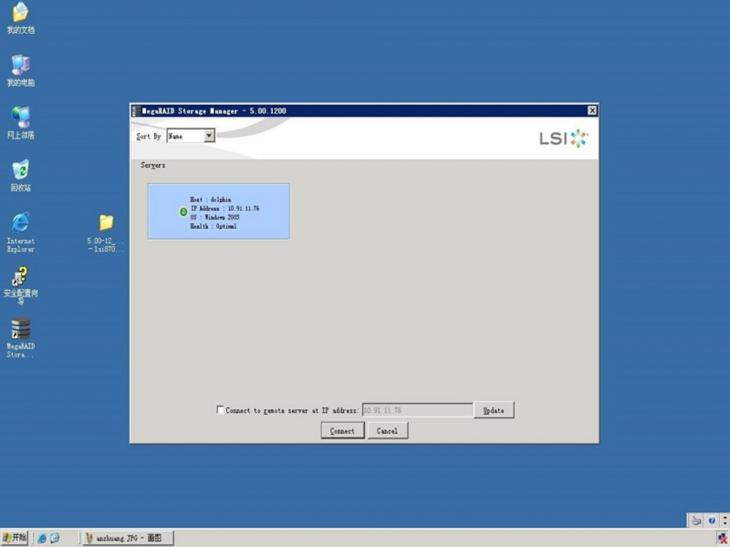

2、 软件运行界面,双击运行raid卡型号即可 (选择下面的connect to romote可远程连接局域网内另一台机器进行远程操作(在服务器上完全安装,本机上只安装客户端即可(custom installion安装方式),也可完全安装))

LSI系列芯片Raid卡配置方法、管理手册 130

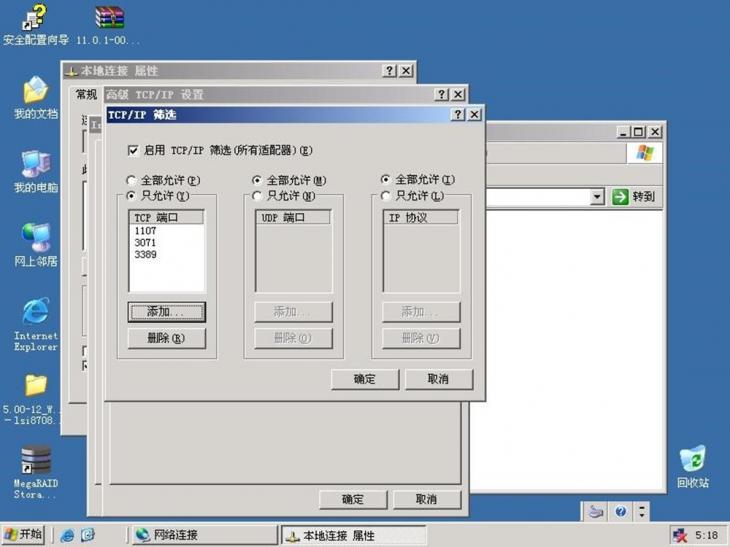

3、 此软件的使用需要两个tcp 端口 3071,否则监控软件无法使用(下图中3389是远程桌面需要的端口)

LSI系列芯片Raid卡配置方法、管理手册 131

如果相应端口未开,启动软件界面如下,找不到控制器

LSI系列芯片Raid卡配置方法、管理手册 132

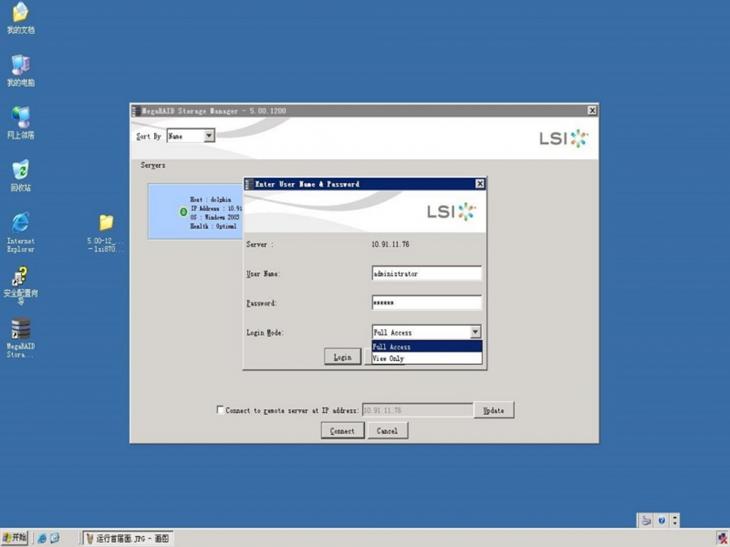

4、 软件登录界面,登录用户名和密码为服务器本机用户名和密码,两种登录模式:完全控制和只读模式
LSI系列芯片Raid卡配置方法、管理手册 133

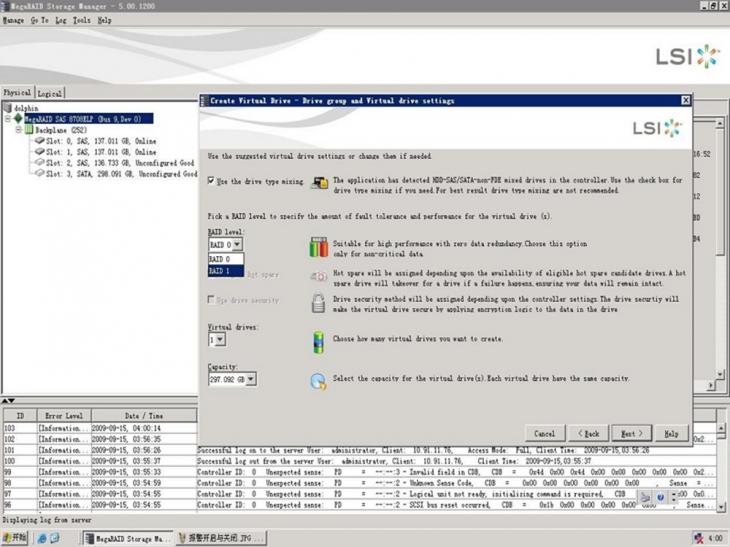

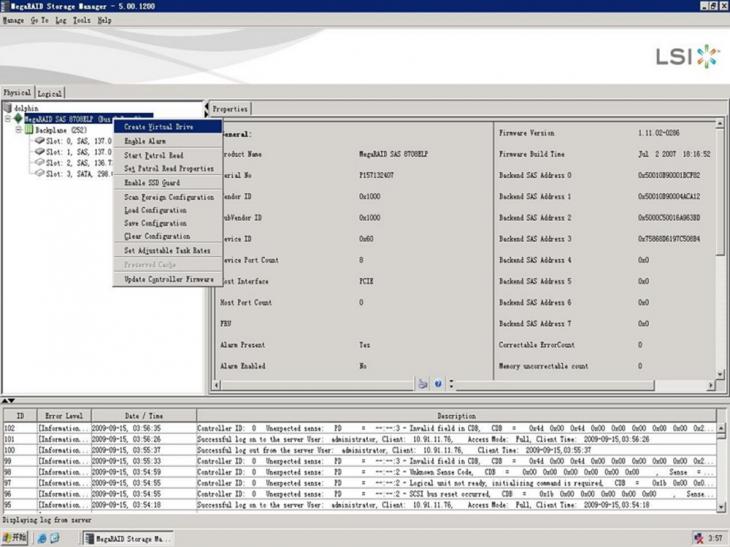

5、 创建阵列与热备,创建阵列时在raid卡型号上右键单击选择create virtual drive

LSI系列芯片Raid卡配置方法、管理手册 134
LSI系列芯片Raid卡配置方法、管理手册 135

上图中use the drive type mixing表示使用所有可用磁盘,如果未选择,可根据需要人为设置

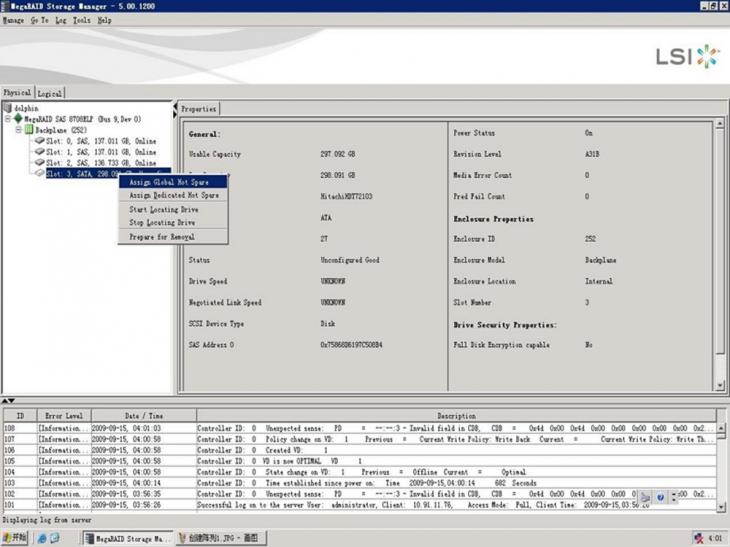

创建热备,在未使用的物理磁盘上右键单击选择assign global hot spare:

LSI系列芯片Raid卡配置方法、管理手册 136

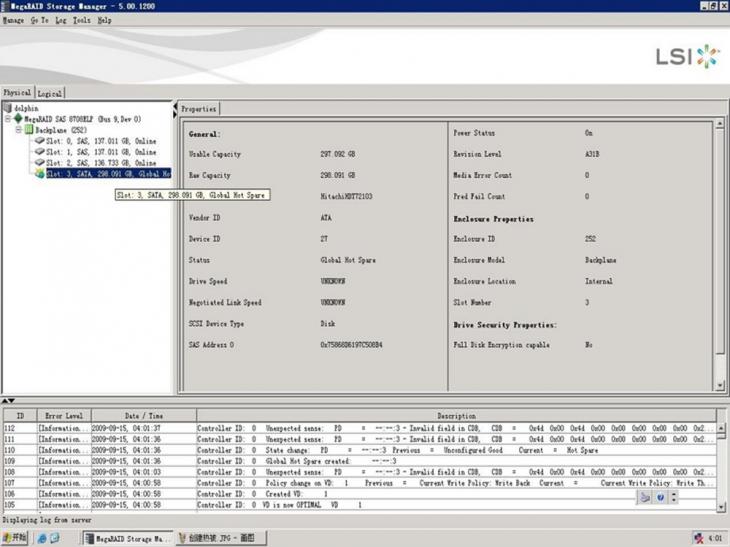

热备硬盘显示的状态:
LSI系列芯片Raid卡配置方法、管理手册 137

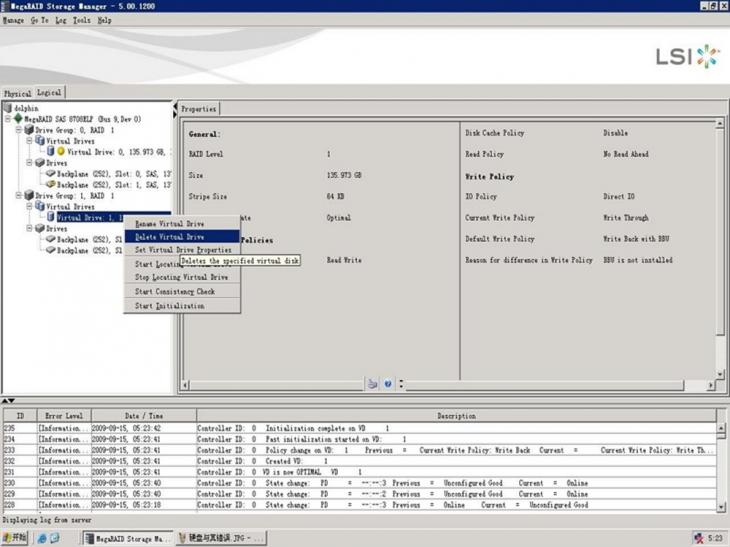

6、 阵列删除,在逻辑阵列上右键单击 选择 delete virtual drive 即可
LSI系列芯片Raid卡配置方法、管理手册 138

7、 阵列初始化,选择需要初始化的阵列,选择相应的选项 start initialition

LSI系列芯片Raid卡配置方法、管理手册 139

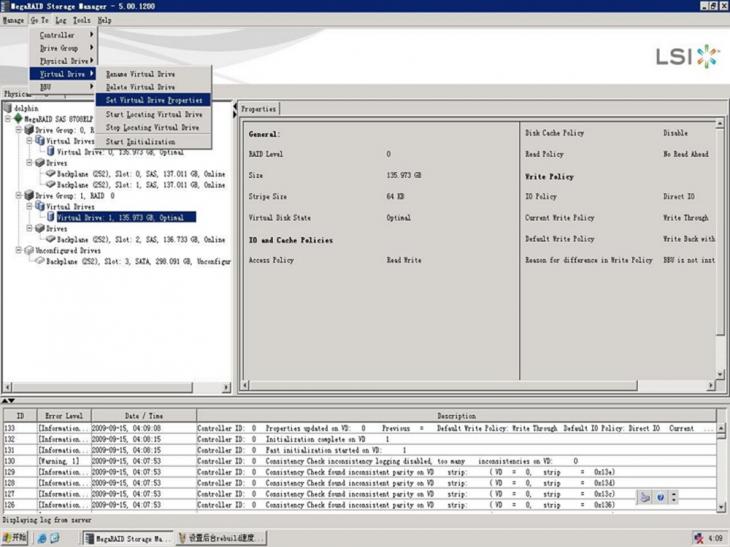

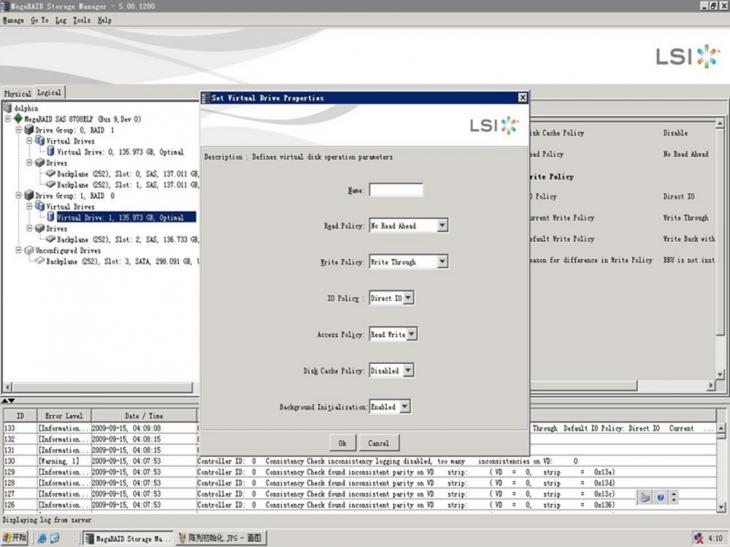

8、 阵列读写策略属性更改,选择需要更改的逻辑阵列(不要选择错误,否则出现不了相应选项),选择菜单栏 Go To-virtual drive-set virtual drive properties 即可出现如下画面进行更改
LSI系列芯片Raid卡配置方法、管理手册 140

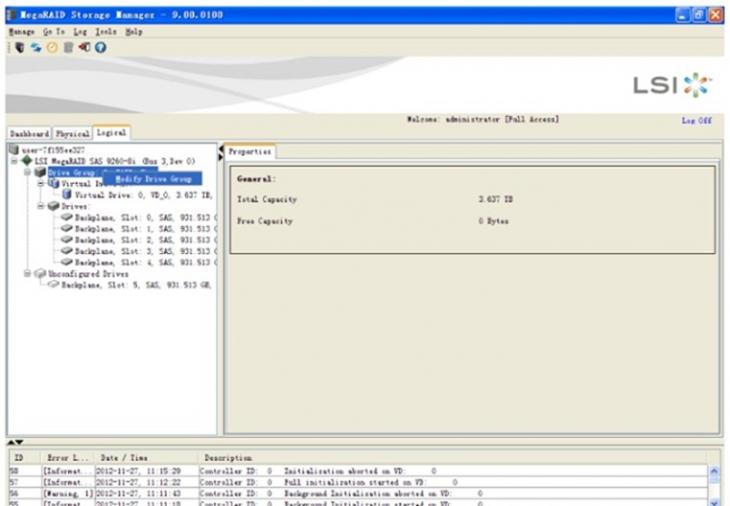

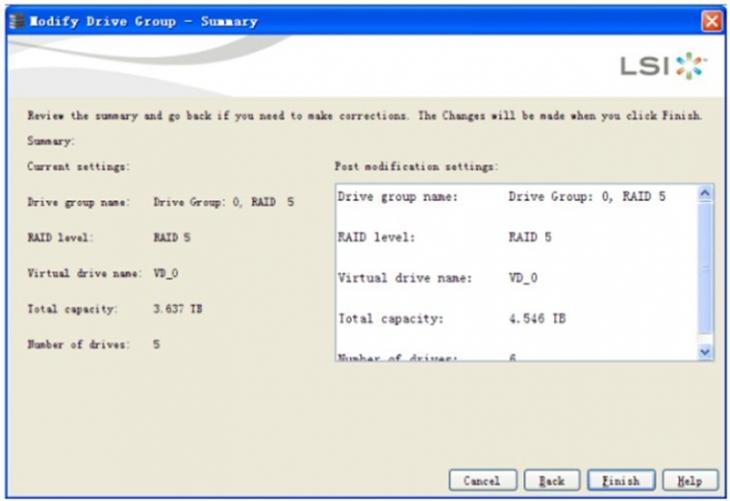

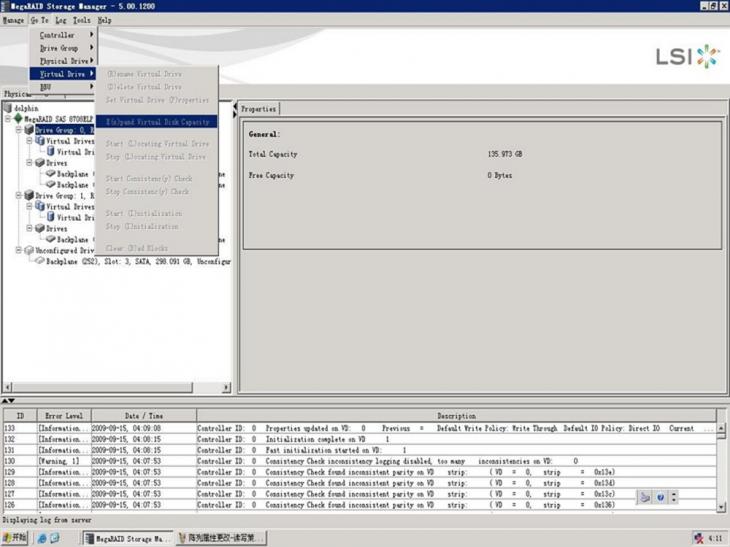

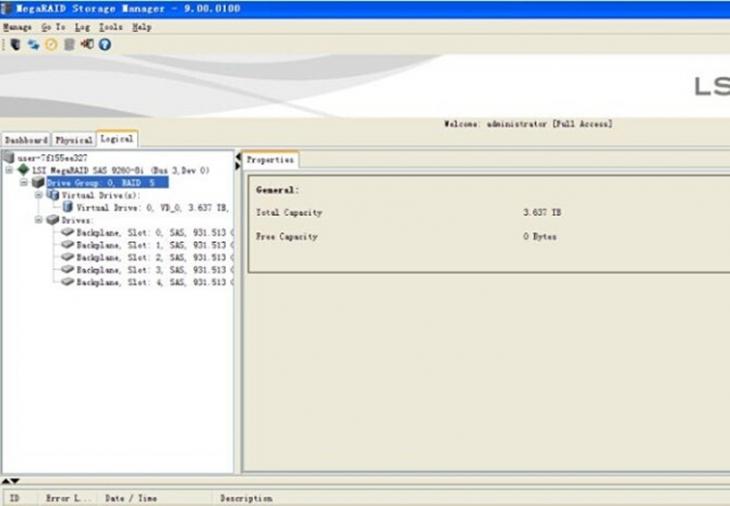

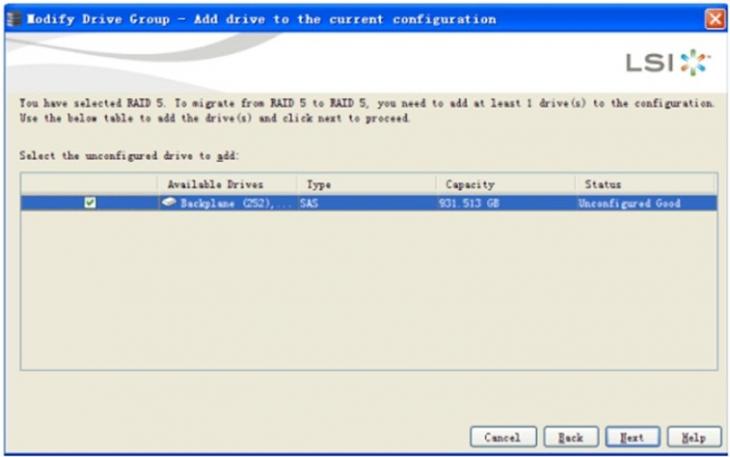

9、 阵列在线扩展,选中要扩展的逻辑阵列,GO To-virtual drive-expand virtual disk capacity即可
LSI系列芯片Raid卡配置方法、管理手册 141

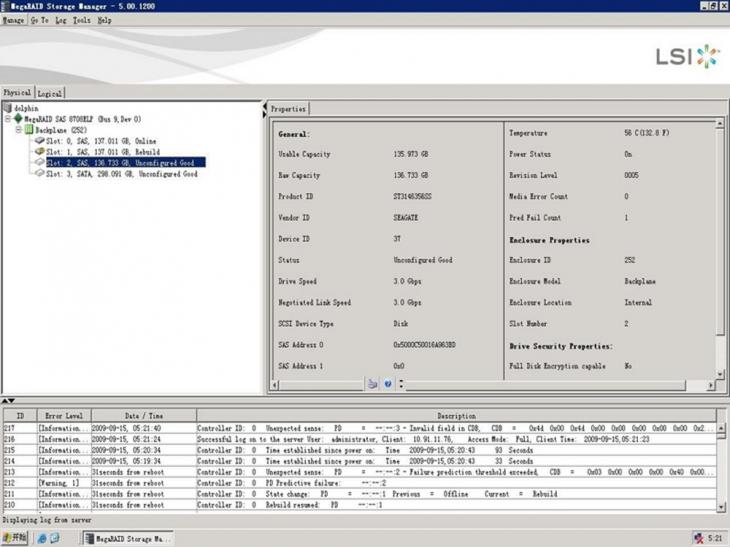

10、 硬盘预期错误,点击相应物理磁盘,在右侧属性栏即可查看media error count和pred fail count错误

LSI系列芯片Raid卡配置方法、管理手册 142
硬盘显示状态(黄色)

LSI系列芯片Raid卡配置方法、管理手册 143

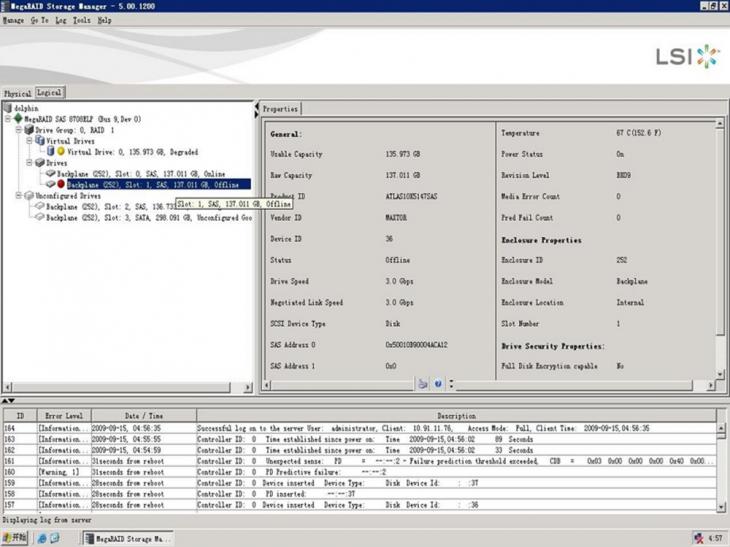

11、 硬盘掉线显示状态

LSI系列芯片Raid卡配置方法、管理手册 144

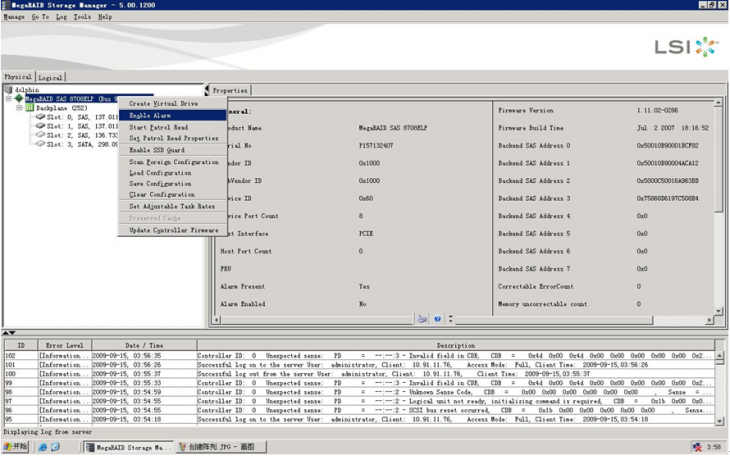

12、 raid卡报警开启与关闭,右键单击raid卡型号,选择disable alarm或是enable alarm

LSI系列芯片Raid卡配置方法、管理手册 145

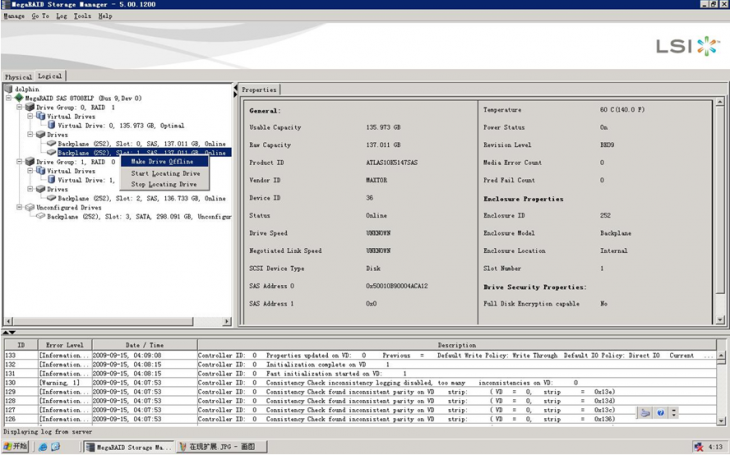

13、 硬盘强制上下线,选择物理磁盘右键单击选择即可

LSI系列芯片Raid卡配置方法、管理手册 146

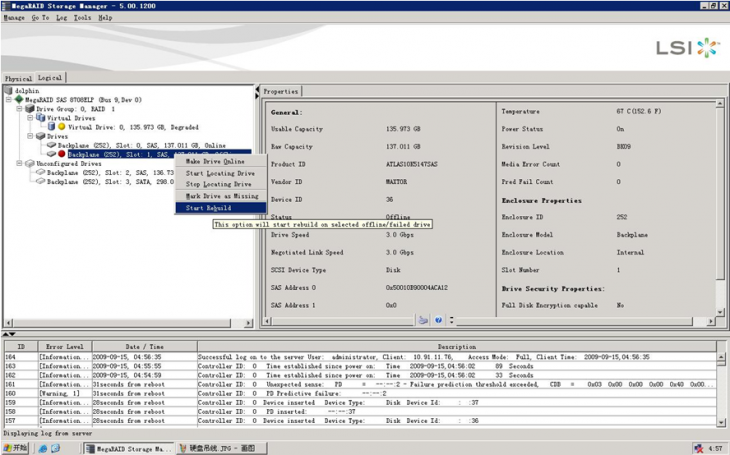

14、 硬盘rebuild,右键单击掉线硬盘 选择start rebuild

LSI系列芯片Raid卡配置方法、管理手册 147

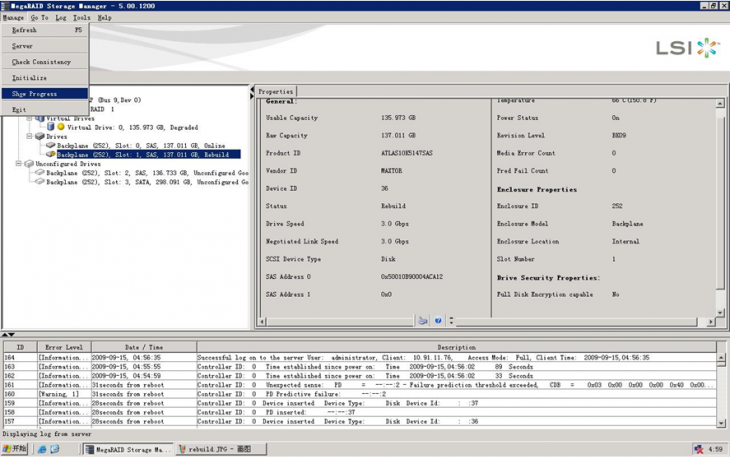

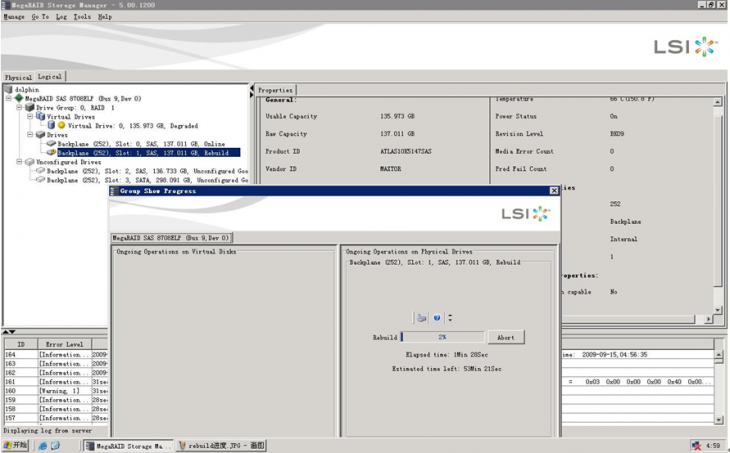

Rebuild进度查询,manage -show program

LSI系列芯片Raid卡配置方法、管理手册 148

LSI系列芯片Raid卡配置方法、管理手册 149

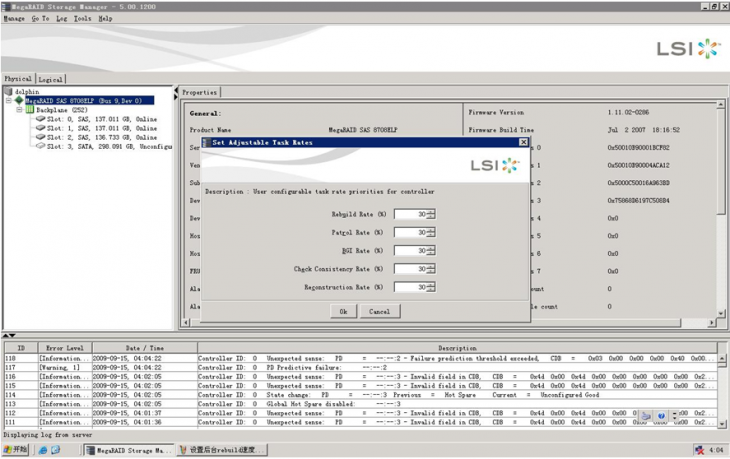

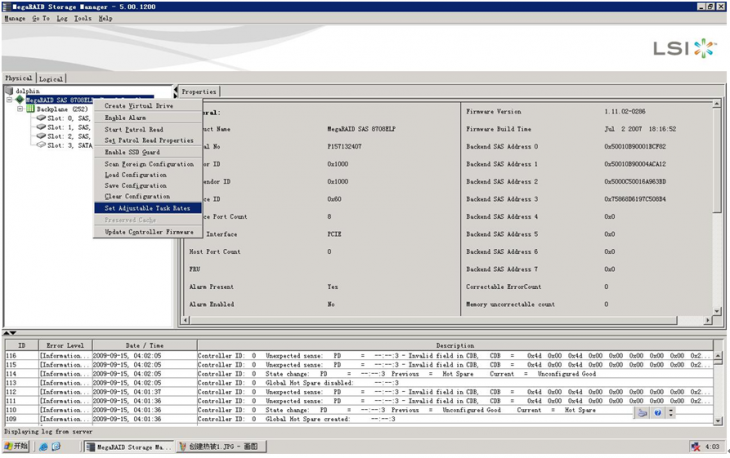

15、 设置后台rebuild速度,右键单击raid卡型号,选择 set adjustable task rates,可进行选择更改

LSI系列芯片Raid卡配置方法、管理手册 150
LSI系列芯片Raid卡配置方法、管理手册 151

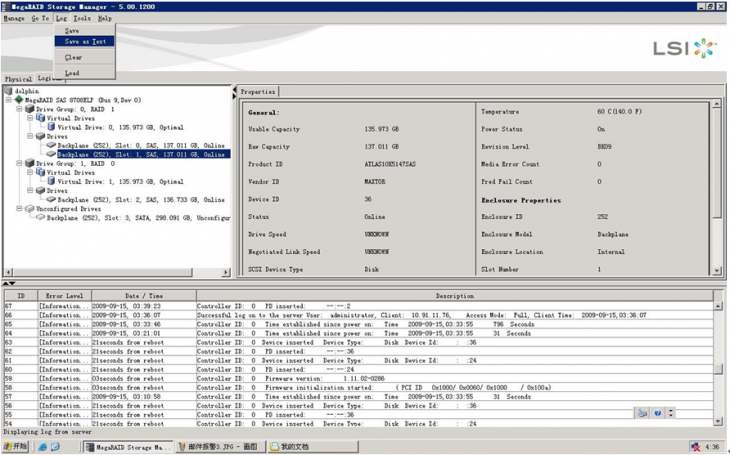

16、 日志保存

LSI系列芯片Raid卡配置方法、管理手册 152

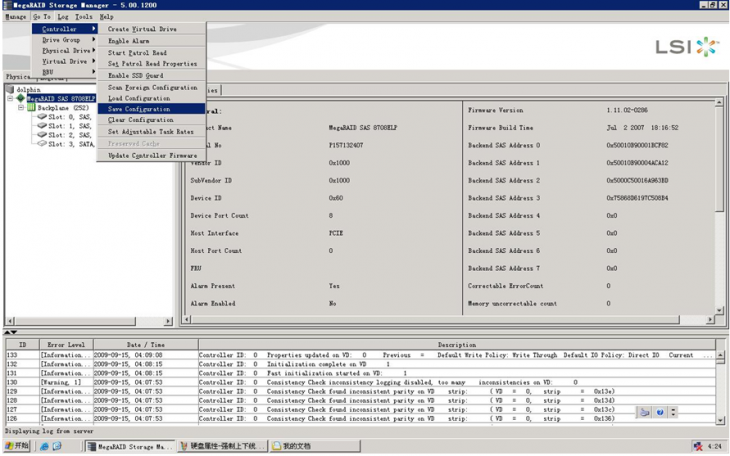

17、 保存或导入raid配置信息

LSI系列芯片Raid卡配置方法、管理手册 153

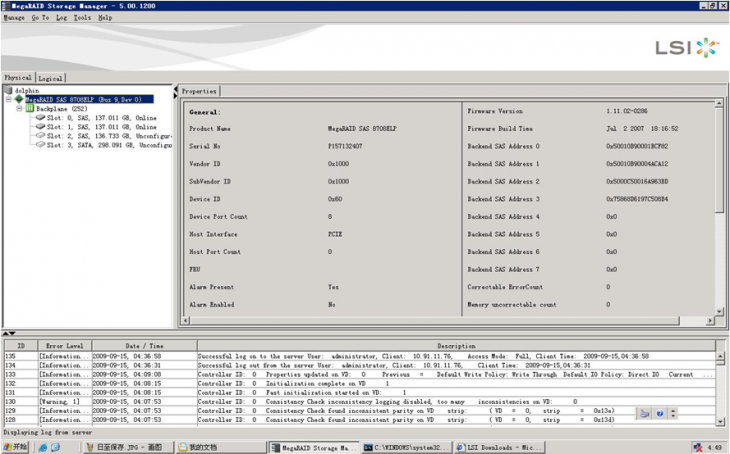

18、 raid 卡 FW查看与刷新,FW刷新后需要重启服务器才能生效

LSI系列芯片Raid卡配置方法、管理手册 154

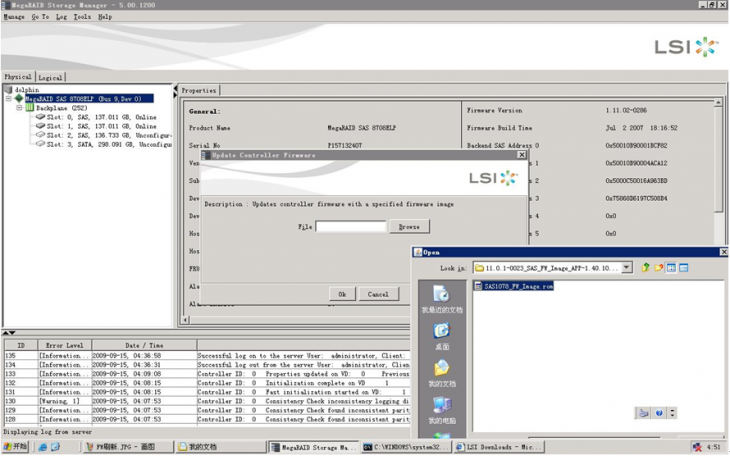

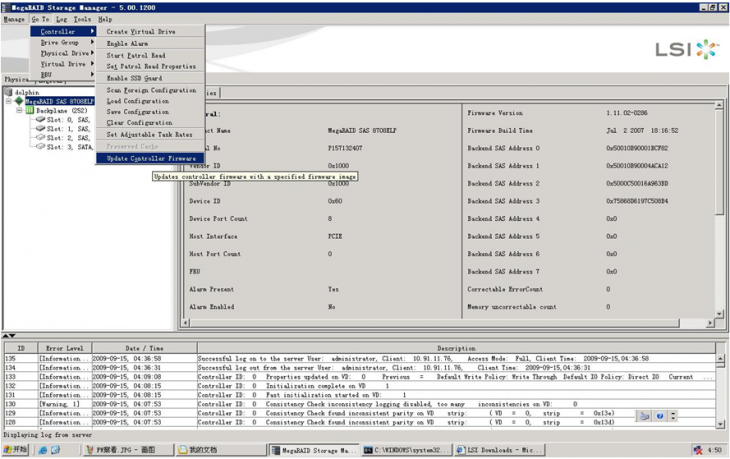

选中raid卡,Goto-controller-update controller firmware

LSI系列芯片Raid卡配置方法、管理手册 155

选中本机硬盘上的刷新文件即可进行刷新

LSI系列芯片Raid卡配置方法、管理手册 156

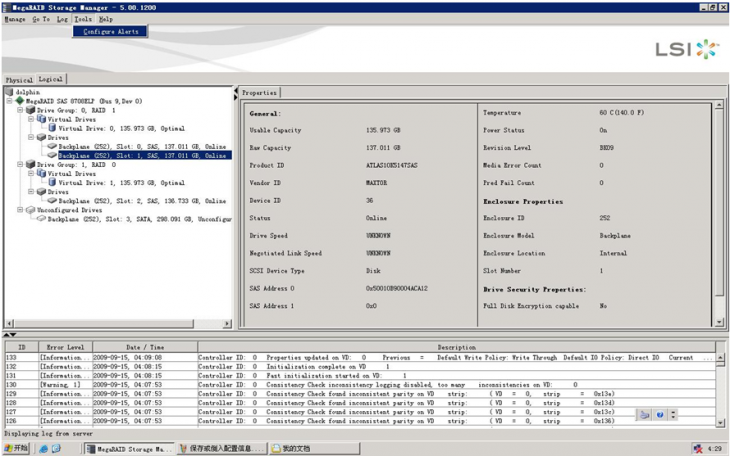

19、邮件报警设置,选择菜单栏 tools -configure alerts (此功能需要开启端口49152,否则无法使用)

LSI系列芯片Raid卡配置方法、管理手册 157

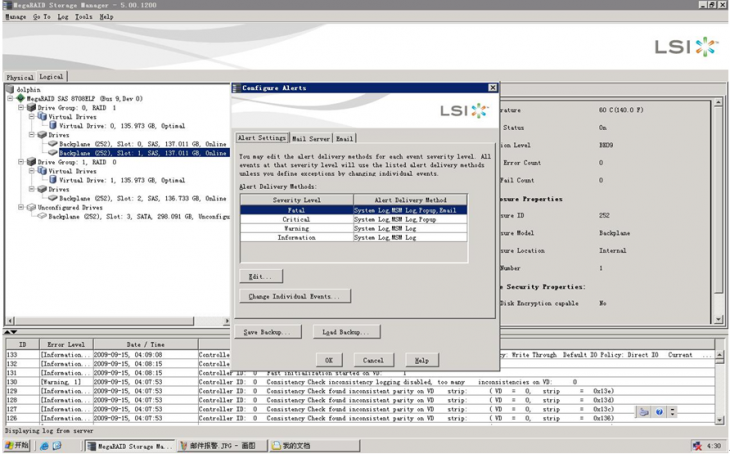

Alart settings 进行raid报警级别设置

LSI系列芯片Raid卡配置方法、管理手册 158

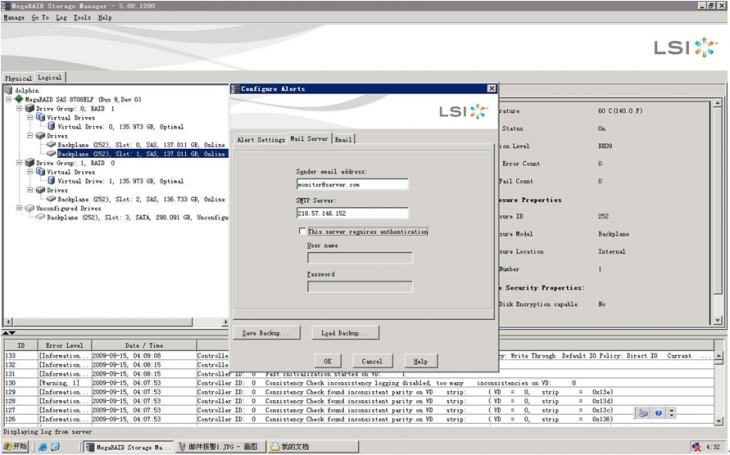

Mail server 进行邮件服务器设置,sender email address :分发服务器邮箱设置(可任意设置即可),SMTP server: 邮件服务器地址,其他的不用选择
LSI系列芯片Raid卡配置方法、管理手册 159

Email :接收服务器设置,输入接收邮箱地址,选择add加入即可,可用test进行测试

LSI系列芯片Raid卡配置方法、管理手册 160

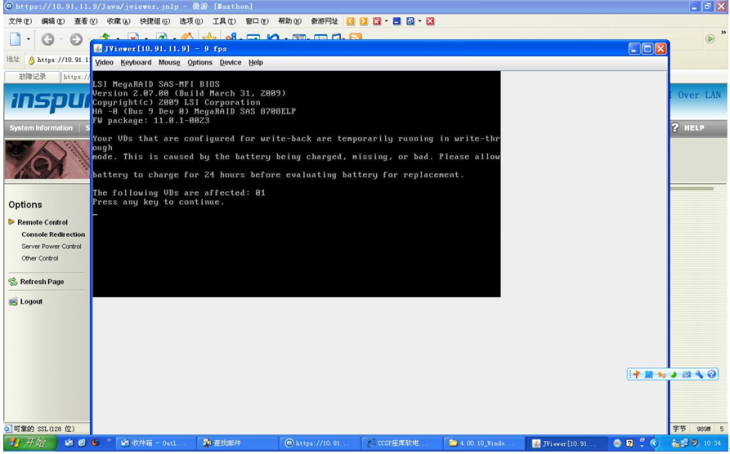

注:开机自检的报错

LSI系列芯片Raid卡配置方法、管理手册 161

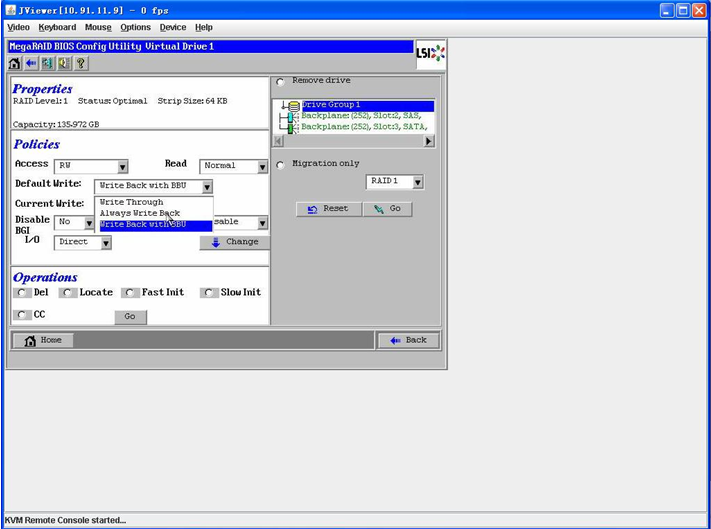

出现此问题的原因如下: 1、 创建阵列时,写模式选择了,write back with BBU

LSI系列芯片Raid卡配置方法、管理手册 162

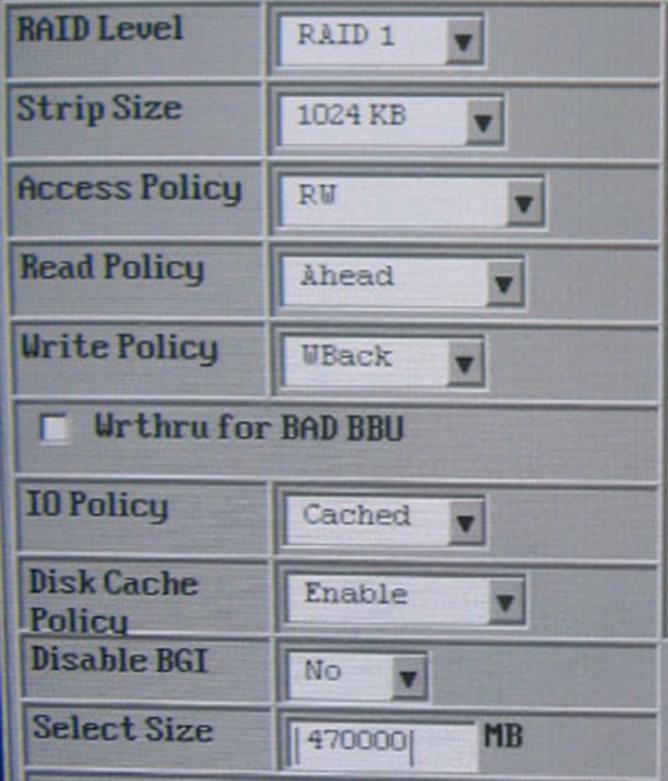

2、 有些lsi raid卡,在创建阵列时会多出一个选项,wrthru fou BAD BBU,如果选择了此项,默认模式就是write back with BBU,且无法更改,大多raid卡无此选项

LSI系列芯片Raid卡配置方法、管理手册 163

RAID卡在线扩容

此项功能只有RAID卡本身支持才可以,RAID卡不支持是没有这个选项的。在线扩容之前,建议先备份下数据,
以防万一,如果不备份数据,造成数据丢失概不负责。另外扩容时间比较长,建议耐心等待。

web bios下实现在线扩容

1、单击要扩容的RAID组
LSI系列芯片Raid卡配置方法、管理手册 164

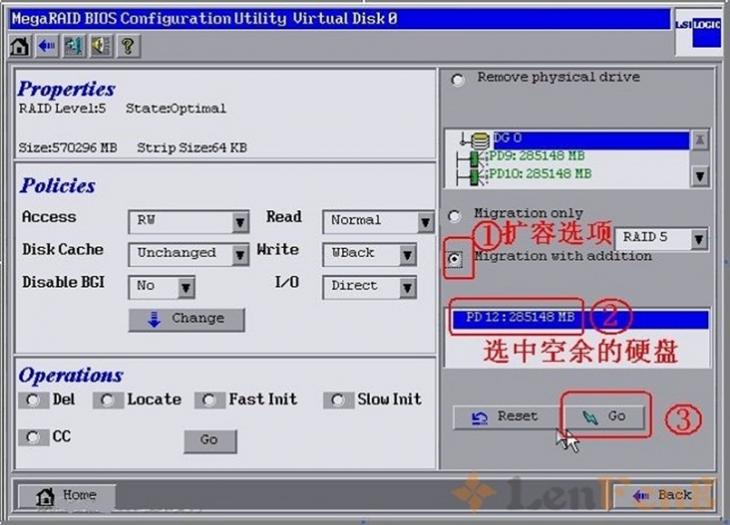

2、 步骤1:选中”Migration with addition”;

步骤2:选中空余未设置的硬盘;

步骤3:点击”Go”
LSI系列芯片Raid卡配置方法、管理手册 165

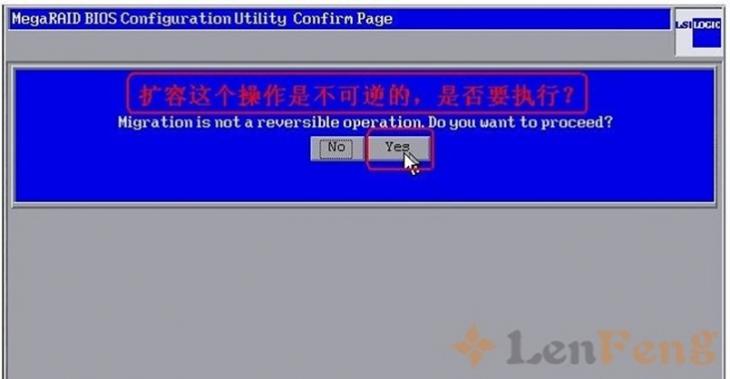

3、提示扩容操作是不可逆的,我们点击”Yes”继续;
LSI系列芯片Raid卡配置方法、管理手册 166

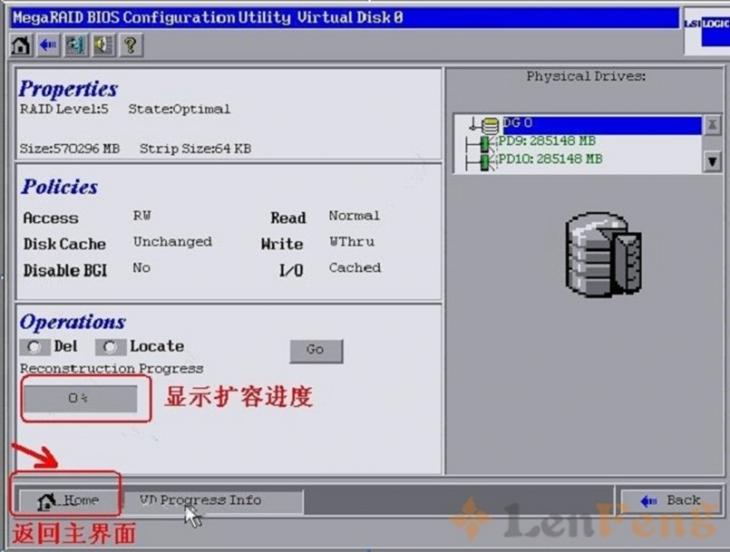

4、显示扩容进度,此时仍可做基本操作,此时的服务器尽量不要运行压力较大的业务。

点击”Home”键返回主界面;
LSI系列芯片Raid卡配置方法、管理手册 167

5、显示当前的RAID正在重构中。
LSI系列芯片Raid卡配置方法、管理手册 168

管理软件下实现在线扩容

1.点击Drive Group:0:RAID5 右键选择Modify Drive Group 进行修改
LSI系列芯片Raid卡配置方法、管理手册 169

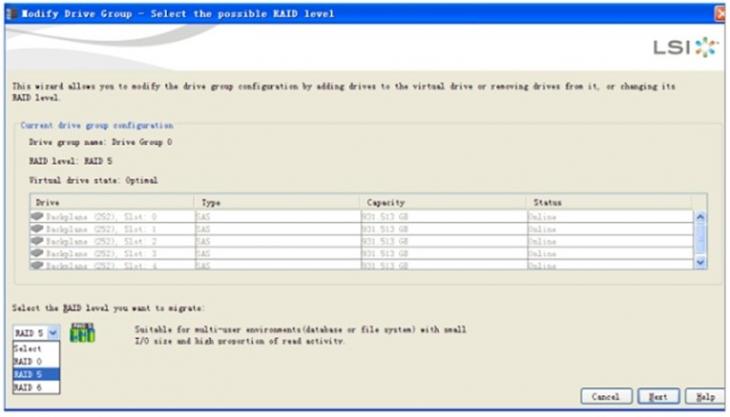

2.在这里我们是以RAID5为例,所以下图中选择RAID5,下一步
LSI系列芯片Raid卡配置方法、管理手册 170
3.提示从RAID5迁移到RAID5至少需要一块硬盘,当前环境下只有一块硬盘未配置
所以列表中只出现1块硬盘,勾选这块硬盘,然后下一步
LSI系列芯片Raid卡配置方法、管理手册 171
4.下图中RAID级别还是RAID5没有变化,RAID成员盘个数多了1个,核对无误后,点击完成,会弹出对话框,提示这个操作不可逆,点击确定,RAID5扩容就完成了
LSI系列芯片Raid卡配置方法、管理手册 172
5.回到logical drive界面,unconfigured drive已经不见了
LSI系列芯片Raid卡配置方法、管理手册 173
等待重建到100%完成,重启服务器,可以看到多出的磁盘分区(操作有一定风险性,建议扩容之前一定要备份数据

联系方式 / Contact

  • 武汉拓铭系统集成有限公司
  • 地址:武汉市武昌区南湖花园 瑞安街140号 027-88016877
  • 电话:15807149813
  • 联系人:周经理
  • 邮箱:4244597@qq.com
  • 网址:https://www.tmsysin.com
  •
  •
  •
