PoE级联摄像机选配PoE交换机的方法

PoE级联摄像机选配PoE交换机的方法

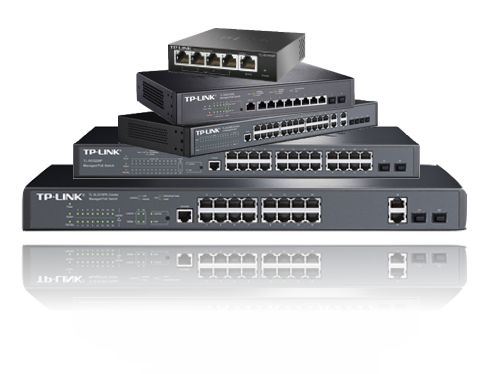

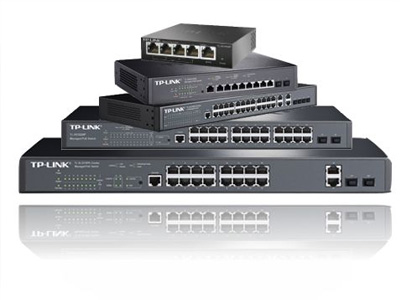

双网口PoE级联摄像机支持IEEE 802.3af/at标准PoE供电，需选择支持标准PoE供电的交换机。我司有规格丰富的PoE交换机，满足各种环境需求。

使用双网口级联IPC时选择PoE交换机，需考虑以下因素：

一、标准PoE

因为双网口IPC的IN接口支持的是标准的PoE协议，即802.3af/at，所以选择的交换机或PoE录像机必须支持这两种之一。

二、单端口PoE功率

标准PoE供电分为IEEE 802.3af、IEEE 802.3at两种，其中IEEE 802.3af供电单端口PoE供电功率最高15.4W，IEEE 802.3at供电单端口PoE供电功率可达30W。

PoE交换机单端口功率会影响单个PoE端口可级联IPC的数量，除了考虑所级联IPC的总功率外，还需要考虑线路损耗，假如每个PoE IPC的最大功率为6W：

当每个端口级联IPC的数量不多于2个时，可选择支持IEEE 802.3af标准的PoE交换机或支持IEEE 802.3af/at标准的PoE交换机；

当每个端口级联IPC的数量多于2个时，需选择支持IEEE 802.3at标准的PoE交换机。另外，考虑到线路损耗，建议每个端口级联的IPC数量一般不超过4个。

三、整机最大PoE输出功率

整机最大PoE输出功率是PoE交换机能够为受电设备提供的最大供电功率，PoE交换机整机最大PoE输出功率需大于所有端口连接的受电设备的功率总和，另外还需要考虑线路损耗，因此建议预留一定余量。

快速选型

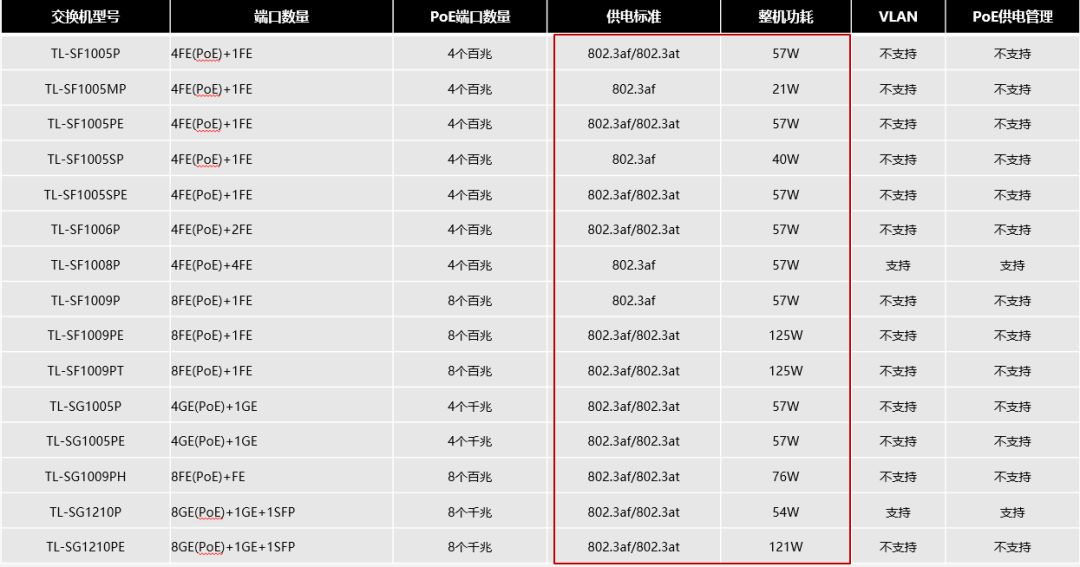

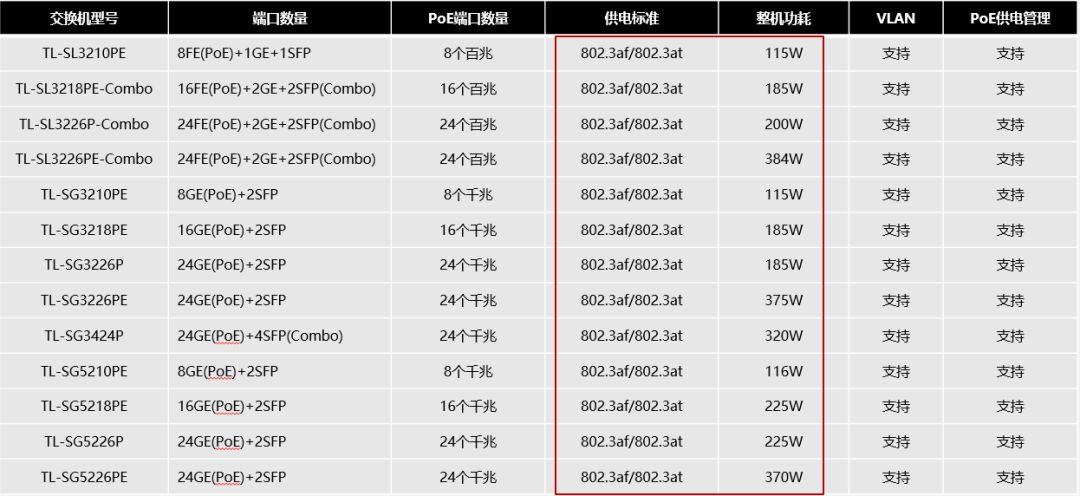

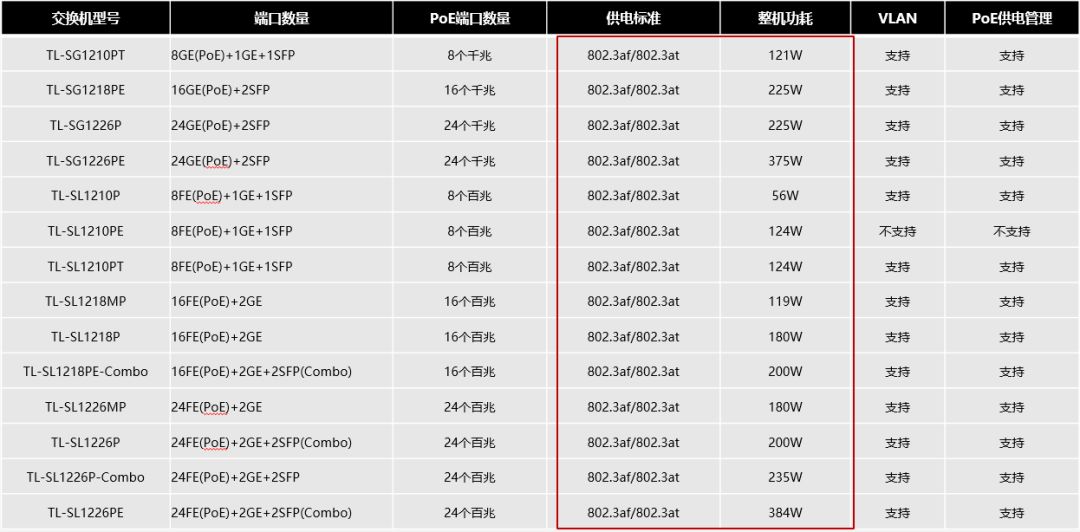

下面附上我司交换机快速选型的规格列表：

案例分析

下面我们以一个仓库监控方案为例进行选型指导。

一、需求分析

1、需要在40*100米的仓库进行全方位高清监控；

2、每边需要安装2台IPC，共计8台IPC；

3、IPC通过标准PoE方式进行供电，节省布线成本，美观大方。

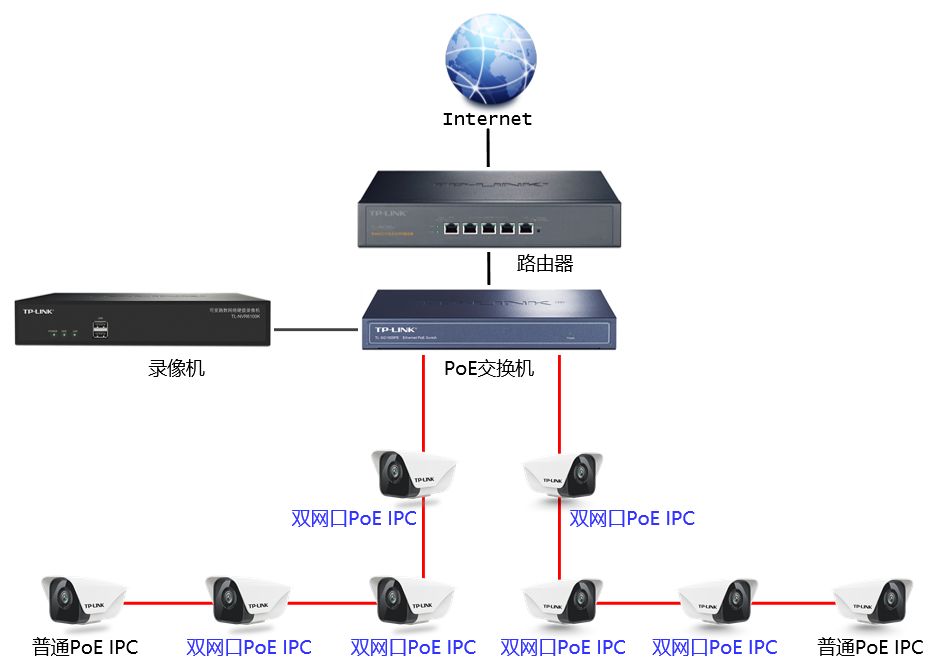

二、网络拓扑

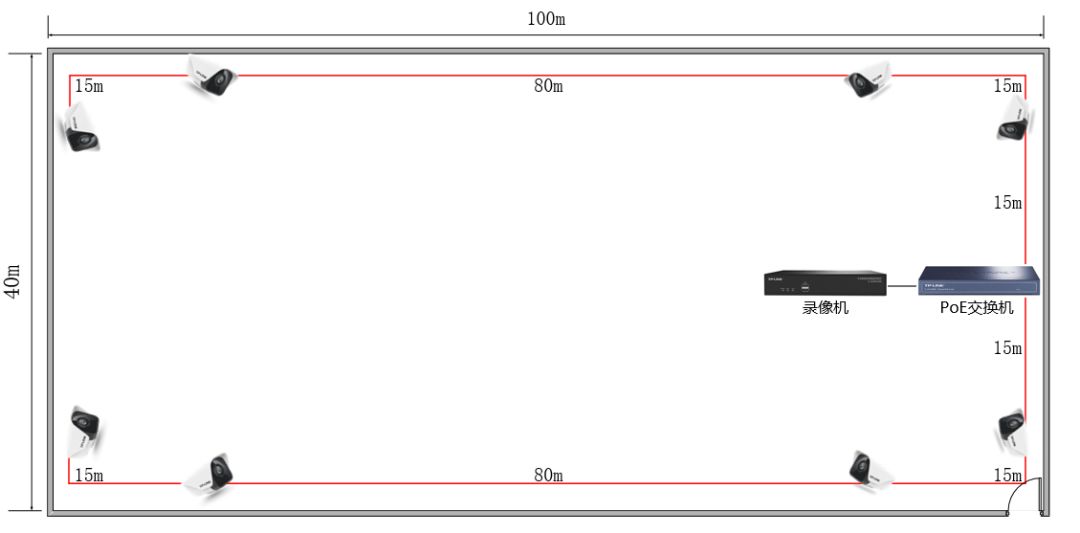

三、监控布点

四、交换机选型要点

需支持IEEE 802.3at标准PoE：IPC的最大功率6W左右，每个端口级联了4个IPC，故需选择支持IEEE 802.3at标准的PoE交换机，单端口最大PoE供电功率达30W；

整机最大PoE输出功率需达60W：两个端口共连接8台IPC，故PoE交换机最大PoE输出功率需达60W。

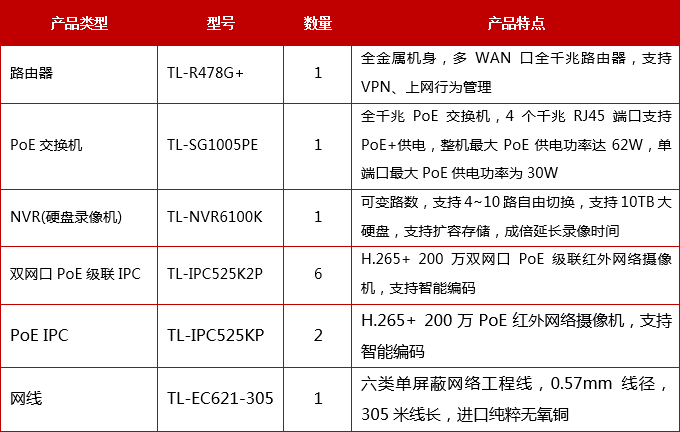

五、设备清单
